La inspección de piezas CNC complejas y no prismáticas a menudo crea un enorme cuello de botella para los fabricantes modernos. Las máquinas de medición por coordenadas (MMC) tradicionales y los medidores manuales simplemente no pueden seguir el ritmo de las geometrías complejas que exigen las industrias aeroespacial, automotriz y médica. Este cuello de botella en metrología obliga a los talleres mecánicos a desmontar componentes pesados, transportarlos a laboratorios con temperatura controlada y esperar en largas colas hasta que las CMM estén disponibles. Pierde un valioso tiempo de producción y corre el riesgo de cometer graves errores de alineación durante la reinstalación de la pieza.

La metrología 3D portátil ofrece un poderoso cambio de paradigma, al llevar el control de calidad directamente al taller activo. Los operadores pueden capturar datos dimensionales densos sin retirar la pieza de trabajo de su dispositivo. Evaluaremos cómo el escaneo láser portátil maneja geometrías orgánicas de forma libre y describiremos requisitos de implementación realistas. Además, lo ayudaremos a evaluar las mejoras en el rendimiento y a crear un caso comercial sólido para integrar la metrología portátil en sus operaciones de mecanizado diarias.

Conclusiones clave

• Las geometrías CNC orgánicas y de forma libre requieren una captura de datos de alta densidad que las sondas táctiles CMM tienen dificultades para ejecutar de manera eficiente.

• Un **escáner 3D láser azul portátil inteligente** destaca en el taller debido a su capacidad para manejar superficies mecanizadas brillantes y reflectantes sin necesidad de aerosoles opacantes.

• Una implementación exitosa requiere evaluar no solo la precisión inicial, sino también la precisión volumétrica, las capacidades de referencia dinámica y la integración del software de escaneo a CAD.

• Si bien los escáneres portátiles reducen drásticamente los cuellos de botella en la inspección, aumentan, en lugar de reemplazar por completo, las CMM tradicionales para requisitos de tolerancia ultra estricta (submicrónica).

El cuello de botella de la inspección: por qué las geometrías de forma libre desafían a las CMM tradicionales

Las CMM tradicionales destacan en la medición de formas prismáticas como cajas, cilindros y planos. Las superficies orgánicas presentan un desafío operativo drásticamente diferente. La programación de rutas de sonda para barrer superficies consume horas de ingeniería especializada. Considere colectores automotrices personalizados o intrincadas palas de turbinas aeroespaciales. Los equipos de calidad deben definir vectores complejos para garantizar que el lápiz de la sonda táctil golpee la superficie perfectamente normal a la tangente. Este esfuerzo de programación exhaustivo agota sus recursos básicos de ingeniería.

El sondeo táctil captura inherentemente puntos de datos individuales y discretos. Puede programar una CMM para que tome cincuenta puntos a lo largo de una curva compleja de forma libre. Sin embargo, te pierdes por completo todo lo que ocurre entre esos puntos de contacto específicos. Un golpe repentino de una herramienta, un rebote sutil del material o una vibración localizada a menudo pasan completamente desapercibidos. Las superficies no lineales exigen métodos de captura de alta densidad para validar verdaderamente el perfil mecanizado frente al modelo CAD nominal.

No se puede ignorar la logística física del control de calidad en un taller ocupado. Mover piezas pesadas y sujetas de forma segura desde una fresadora CNC de 5 ejes a un laboratorio de metrología independiente introduce una fricción significativa. Provoca retrasos inmediatos en la configuración. Una vez retirada del dispositivo de la máquina, realinear una pieza rechazada para realizar el retrabajo necesario se vuelve increíblemente difícil. Los operadores pierden horas críticas esperando la autorización del laboratorio en lugar de mantener el eje en funcionamiento y generar ingresos.

Error común: confiar en mediciones de cuadro delimitador simplificadas para componentes de forma libre a menudo enmascara desviaciones de perfil subyacentes. Los ingenieros suponen erróneamente que unos pocos puntos de contacto estratégicos garantizan el cumplimiento geométrico general.

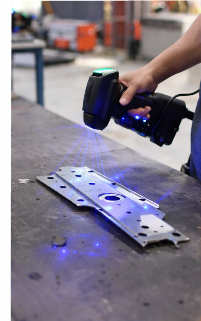

Cómo un escáner 3D láser azul portátil inteligente resuelve geometría CNC compleja

La transición a la metrología óptica aborda directamente estos largos retrasos en las inspecciones. La física de los láseres de longitud de onda más corta lo cambia todo en la metalurgia moderna. La luz azul funciona con una longitud de onda más corta que los sistemas láser rojos más antiguos. Esta propiedad física produce significativamente menos ruido moteado durante la adquisición de datos. Esto se traduce directamente en una captura de datos increíblemente limpia en metales mecanizados brillantes y reflectantes. Ya no necesitará aplicar tiza sucia ni aerosoles opacadores a los componentes de aluminio recién cortados. Un escáner 3D láser azul portátil inteligente lee estas superficies difíciles de forma nativa, preservando la verdadera integridad dimensional de su componente.

Los equipos de metrología suelen tener problemas cuando se exponen a las vibraciones del taller. La tecnología de seguimiento óptico evita por completo esta limitación tradicional. Al colocar pequeños objetivos de posicionamiento reflectantes en la pieza o en su dispositivo de sujeción, el sistema crea un marco de coordenadas localizado. El escáner y la parte física pueden moverse de forma totalmente independiente el uno del otro. Los montacargas que circulan cerca o las pesadas prensas de estampado que cruzan el pasillo no corromperán sus datos de medición. Esta referencia dinámica neutraliza perfectamente las vibraciones ambientales.

La velocidad y la densidad de datos representan donde el escaneo portátil realmente domina la metrología industrial. La captura de millones de puntos discretos por segundo genera un gemelo digital rico y completo de su parte física. Eliminamos por completo los puntos ciegos que se encuentran entre los impactos discretos de las sondas CMM. Puede superponer instantáneamente esta densa nube de puntos en su modelo CAD 3D original. A continuación, el software de inspección genera un mapa de colores muy visual. Este mapa resalta exactamente dónde se desvía la superficie de las tolerancias nominales en todo el componente.

Mejores prácticas: establezca siempre un marco de referencia rígido utilizando objetivos físicos en el dispositivo de sujeción en lugar de únicamente en la pieza. Esto le permite inspeccionar varios componentes idénticos sin volver a aplicar objetivos.

Criterios de evaluación básicos para la inspección de piezas de forma libre

Los fabricantes suelen centrarse únicamente en las especificaciones de precisión básicas de una hoja de datos. Sin embargo, la resolución espacial dicta el éxito final en geometrías CNC complejas. Capturar bordes mecanizados nítidos y transiciones sutiles de forma libre requiere un detalle inmenso. Un escáner láser 3D de alta resolución mapea las variaciones topográficas más finas en la superficie del metal. Se distingue claramente entre una desviación superficial real y una simple marca de herramienta. La alta resolución garantiza que usted capture la geometría real en lugar de una aproximación matemáticamente suavizada.

La escala física introduce errores de medición compuestos en grandes distancias. Al escanear piezas CNC continuas y de gran tamaño, como mamparos aeroespaciales, la precisión volumétrica se vuelve fundamental. Medida en milímetros por metro (mm/m), esta métrica específica define cómo se acumula el error a medida que se avanza a través de un gran volumen de medición. Organizaciones como VDI/VDE proporcionan marcos estandarizados (como VDI/VDE 2634 Parte 3) para certificar estas afirmaciones. Debe asegurarse de que el dispositivo elegido mantenga tolerancias estrictas desde un extremo de una pieza fundida de dos metros hasta el otro para evitar fallas de ensamblaje posteriores.

El hardware representa sólo la mitad de la ecuación de la metrología. Un escáner 3D de alta precisión para mediciones 3D resulta prácticamente inútil sin un software de inspección robusto. Necesita capacidades de exportación perfectas a plataformas como PolyWorks o Geomagic Control X. Estos programas avanzados manejan la extracción automatizada de dimensiones y tolerancias geométricas (GD&T). La evaluación de llamadas complejas, como el perfil de una superficie, la posición real o la cilindricidad, requiere un software que procese conjuntos de datos masivos de nubes de puntos rápidamente y genere informes de cumplimiento certificados.

Cuadro comparativo de tecnologías: CMM táctil frente a escaneo láser portátil

Verificación de la realidad del flujo de trabajo: riesgos de implementación y proceso

El escaneo óptico en el taller presenta flujos de trabajo operativos únicos en comparación con los métodos tradicionales. La mayoría de los sistemas ópticos de metrología requieren objetivos adhesivos reflectantes para orientarse en el espacio 3D. Debe aplicar estas pequeñas pegatinas a la pieza o al elemento circundante antes de iniciar un escaneo. Esta fase de aplicación objetivo agrega un breve trabajo manual al tiempo total del ciclo. Los equipos de producción deben tener en cuenta este trabajo de preparación al planificar rutinas de inspección de gran volumen para evitar cuellos de botella en el proceso.

Si bien la referencia dinámica maneja fácilmente la vibración física, las condiciones atmosféricas ambientales aún exigen su respeto. Las fluctuaciones extremas de temperatura en un taller abierto afectan directamente la parte física. La expansión térmica cambia las dimensiones de una pieza fundida de aluminio de gran tamaño, independientemente de la precisión con la que se comporte su escáner láser. Los operadores deben asegurarse de que las piezas alcancen el equilibrio térmico antes de verificar tolerancias estrictas, tal como lo harían con cualquier método de medición convencional.

Los proveedores suelen comercializar escáneres portátiles como dispositivos puramente de apuntar y disparar. De hecho, el proceso de escaneo físico es bastante intuitivo para la mayoría de los maquinistas. Sin embargo, la verdadera curva de aprendizaje surge durante la fase posterior de procesamiento de datos. Capacitar a los operadores para alinear correctamente la nube de puntos capturada con el modelo CAD maestro requiere práctica dedicada. Es fundamental comprender cuándo utilizar el mejor ajuste, el sistema de puntos de referencia (RPS) o las alineaciones basadas en datos. La interpretación del análisis de desviación requiere conocimientos básicos de metrología para evitar falsos rechazos de piezas buenas.

Prioridades principales de capacitación de operadores

• Distancia de separación láser adecuada y técnicas de barrido para optimizar la velocidad de captura de datos.

• Ubicación estratégica del objetivo para evitar oscurecer características geométricas críticas de la pieza.

• Reconocer picos de datos falsos causados ​​por reflejos dispersos o configuraciones de exposición inadecuadas.

• Dominar las estrategias de alineación de datos dentro del entorno del software de inspección.

• Interpretar con precisión los informes de desviación de mapas de colores comparándolos con las notas de los dibujos de ingeniería.

Creación del caso de negocio y selección de soluciones

Justificar una nueva inversión en metrología requiere mirar más allá de las especificaciones básicas del equipo. Mida el costo financiero por hora del tiempo de inactividad del husillo mientras las piezas costosas esperan la inspección tradicional de la CMM. Compare esta penalización con la capacidad de realizar escaneos en la máquina. Validar una pieza antes de soltarla significa que puede reanudar inmediatamente el mecanizado si es necesario volver a trabajar. Esta enorme reducción en el tiempo de configuración impulsa rápidas mejoras en el rendimiento en toda su planta de fabricación.

Haga coincidir su selección de equipos estrictamente con sus demandas de tolerancia de ingeniería. Evite comprar capacidad excesiva que no necesita, pero no subestime las especificaciones de su herramienta de inspección principal. Si sus piezas complejas de forma libre requieren tolerancias de alrededor de ±0,025 mm, invertir en un escáner láser azul de calidad metrológica tiene mucho sentido lógico. Manejan estos requisitos sin esfuerzo en un entorno de producción. Por el contrario, si su aplicación exige tolerancias submicrónicas ultra estrictas para orificios profundos del motor, una CMM tradicional sigue siendo absolutamente necesaria para lograr el cumplimiento.

Nunca compre equipos de metrología óptica basándose únicamente en un folleto de marketing brillante. Los responsables de calidad deben exigir una demostración en vivo in situ en condiciones del mundo real. Una rigurosa prueba de concepto verifica que el equipo funciona bajo sus condiciones de iluminación, acabados de superficie y limitaciones del piso de producción específicos.

Pasos para una prueba de concepto (POC) eficaz

1. Seleccione tres de las piezas de forma libre más difíciles y altamente reflectantes que se encuentran actualmente en producción.

2. No permita que el proveedor utilice sus propios bloques de prueba con acabado mate, perfectamente fabricados.

3. Realice la demostración directamente en el taller activo junto a las máquinas CNC en funcionamiento.

4. Cronometre todo el proceso desde la aplicación de destino hasta la generación del informe final de GD&T.

5. Compare los datos de la nube de puntos escaneados con los informes históricos de CMM para exactamente la misma pieza.

Conclusión

La transición al escaneo láser portátil sirve como un movimiento operativo estratégico para eliminar los retrasos persistentes en CMM. Permite a su equipo lograr una inspección de superficie del 100 % en geometrías complejas directamente en el taller. Al capturar gemelos digitales densos, se identifican desviaciones localizadas en las herramientas que las sondas táctiles frecuentemente pasan por alto.

Para seguir adelante, recomendamos auditar los cuellos de botella de inspección actuales para cuantificar las horas de mecanizado perdidas. Defina su desviación volumétrica máxima aceptable en función de las tolerancias más estrictas de sus clientes. Finalmente, inicie pruebas comparativas rigurosas con proveedores líderes en metrología utilizando sus propias piezas de producción activas para validar el rendimiento en el mundo real.

Preguntas frecuentes

P: ¿Puede un escáner 3D portátil reemplazar completamente nuestra CMM?

R: No. Son complementarios. Los escáneres portátiles son ideales para la verificación en el taller, la ingeniería inversa y la inspección total de la superficie de formas complejas. Las CMM siguen siendo necesarias para tolerancias posicionales ultraprecisas, de orificio profundo o submicrónicas.

P: ¿Necesito utilizar un spray de escaneo sobre aluminio o acero recién mecanizado?

R: Generalmente no. La moderna tecnología láser azul está diseñada específicamente para manejar superficies brillantes, reflectantes y de alto contraste de forma nativa, preservando la verdadera integridad dimensional de la pieza.

P: ¿Cuánto tiempo lleva inspeccionar una pieza de forma libre en comparación con los métodos tradicionales?

R: Si bien la programación y ejecución de las CMM tradicionales pueden llevar horas para superficies complejas, el escaneo láser combinado con plantillas de software de inspección preprogramadas a menudo reduce el proceso a minutos, generando informes instantáneos de desviación con mapas de colores.
