El escaneo 3D de automóviles tradicional requiere cientos de objetivos de posicionamiento. Este proceso manual convierte un escaneo rápido de diez minutos en una hora de tediosa preparación y limpieza. Para paneles de carrocería grandes y sin rasgos distintivos, cambiar a un flujo de trabajo sin marcadores elimina este cuello de botella específico. Sin embargo, introduce un desafío completamente nuevo. Debes mantener el seguimiento espacial en superficies suaves y repetitivas sin perder la alineación. Planificar una ruta de escaneo intencional se convierte en la diferencia crucial entre generar un gemelo digital impecable y sufrir una grave desviación de alineación. Esta guía completa desglosa las técnicas de ruta estratégica esenciales que necesita. Exploramos tácticas de mitigación de riesgos y los criterios de evaluación de hardware necesarios para capturar con éxito paneles complejos de carrocerías de vehículos sin depender de objetivos adhesivos tradicionales.

Conclusiones clave

• El escaneo sin marcadores en los paneles de la carrocería se basa en un seguimiento geométrico o de textura continuo, lo que requiere una ruta de escaneo que priorice primero las áreas ricas en características.

• El método "Anclar y barrer" garantiza la alineación espacial capturando los bordes del panel y las líneas de los caracteres antes de pasar a superficies planas expansivas.

• La actualización a un escáner láser 3D sin rastreadores ni marcadores desplaza el costo del trabajo manual (aplicación de destino) a la capacidad de hardware inicial.

• Para paneles que superan 1 metro con características mínimas, el seguimiento de la geometría estándar a menudo falla, lo que hace que la fotogrametría incorporada sea un requisito de evaluación crítico.

El caso empresarial para un escáner láser 3D sin rastreadores ni marcadores

Encuadre de problemas empresariales

La aplicación de marcadores adhesivos supone una pérdida de tiempo inmensa en entornos automotrices profesionales. Los técnicos habitualmente pasan horas pegando pegatinas en puertas, capós y paneles laterales de automóviles. Quitarlos lleva el mismo tiempo. Además, los adhesivos dejan residuos rebeldes. Esto plantea graves riesgos para las capas transparentes impecables o los trabajos de pintura personalizados. Los oleoductos de alto volumen de ingeniería inversa sufren aquí enormes cuellos de botella. Los equipos de control de calidad enfrentan retrasos similares al inspeccionar piezas recién estampadas. Cada minuto dedicado a administrar pegatinas reduce el rendimiento diario general. Básicamente, usted paga a ingenieros calificados para que realicen trabajos de preparación administrativa mundanos.

Enfoque de solución

La transición a algoritmos de seguimiento avanzados basados ​​en geometría o texturas resuelve estos problemas directamente. Elimina los marcadores físicos por completo del flujo de trabajo. También evita los costosos y restrictivos rastreadores ópticos externos que normalmente se requieren para la captura de grandes volúmenes. Invertir en un escáner láser 3D sin rastreadores ni marcadores de gran capacidad cambia su enfoque. Cambia el desperdicio de mano de obra recurrente por potentes capacidades de hardware iniciales. El software interpreta la forma natural del vehículo. Utiliza la propia geometría física del coche para orientarse continuamente en el espacio 3D.

Criterios de éxito

La métrica de éxito definitiva implica una clara reducción del tiempo. Los equipos empresariales reducen habitualmente el tiempo de preparación de piezas hasta en un 80 por ciento. Al mismo tiempo, mantienen una precisión volumétrica verificable. Los resultados suelen alcanzar tolerancias inferiores a 0,05 mm en paneles automotrices expansivos. Logra una generación de gemelos digitales más rápida. Acelera todo el ciclo de iteración del diseño. Una implementación exitosa significa que los ingenieros capturan geometrías completas de los vehículos en una sola tarde en lugar de varios días. Este rápido cambio proporciona una enorme ventaja competitiva en el diseño del mercado de repuestos para automóviles.

Evaluación de la topografía y las limitaciones del panel antes del escaneo

Realidades de la implementación

No todos los paneles de vehículos permiten un seguimiento inmediato y sin marcadores. Debes evaluar el panel visualmente antes de comenzar. Busque atentamente anclajes de seguimiento naturales en la superficie. Estos incluyen pliegues pronunciados, espacios uniformes en los paneles, manijas de puertas que sobresalen o áreas que muestran curvaturas variadas. Las extensiones planas no ofrecen nada que los algoritmos de software puedan fijar. Los vehículos eléctricos modernos suelen contar con capós suaves y aerodinámicos. Estas representan las superficies más difíciles de capturar sin objetivos. Necesita trazar dónde reside la geometría compleja en el panel.

Supuestos de acabado superficial

El acabado de la superficie es muy importante para la captura láser. Las superficies altamente reflectantes, de color negro brillante o transparentes presentan graves desafíos ópticos. Los láseres a menudo tienen dificultades para leer la luz que rebota o es absorbida. Debe evaluar si su hardware específico maneja capas transparentes de forma nativa. Algunos sistemas de láser azul premium manejan la pintura oscura a la perfección. Sin embargo, aplicar un spray de escaneo temporal que desaparece sigue siendo un paso obligatorio para obtener acabados cromados o ultrabrillantes perfectamente reflejados. Pruebe siempre primero una pequeña área oculta para medir la respuesta del rango dinámico del escáner.

Iluminación ambiental

Considere cuidadosamente su iluminación ambiental. El seguimiento sin marcadores depende en gran medida de cámaras integradas que leen datos de contraste de la superficie. La luz solar directa borra completamente las líneas láser. Ciega los sensores ópticos del escáner. La iluminación controlada y difusa del taller produce tasas de deriva significativamente más bajas. Apunte a una iluminación cenital uniforme. Elimina las sombras duras alrededor del vehículo. La iluminación ambiental constante garantiza que los algoritmos puedan diferenciar las curvas sutiles del panel. Experimentará menos caídas de seguimiento cuando controle estrictamente el entorno ambiental de la tienda.

Estrategia de ruta de escaneo paso a paso para extensiones sin rasgos distintivos

La planificación de su movimiento físico alrededor del vehículo dicta la calidad de sus datos. A continuación se muestra la progresión comprobada para abordar superficies automotrices lisas.

1. La fase de anclaje (bordes y pliegues): comience la ruta de escaneo en la sección del panel con más funciones. Puede elegir un paso de rueda, una costura de puerta o una línea de carácter nítida. Esto establece una base geométrica de alta precisión. El software construye aquí un sólido sistema de coordenadas de referencia.

2. La fase de barrido (superficies planas): avance hacia el centro sin rasgos distintivos del panel solo después de establecer un perímetro geométrico fuerte. Piense en esto como pintar los bordes de una pared antes de enrollar el centro. Te mueves hacia adentro desde los límites conocidos.

3. Superposición del campo de visión (FOV): mantenga una superposición mínima del 30-40 % entre sus pases físicos. El escáner debe 'ver' constantemente una característica geométrica conocida. Esta superposición evita que el sistema pierda sus coordenadas espaciales en medio de un capó liso.

4. Variaciones de ritmo y ángulo: utilice un escáner láser 3D versátil para alternar los ángulos de cruce. Cree un patrón de sombreado cruzado en lugar de líneas estrictamente paralelas. Este movimiento de barrido obliga al software a comparar continuamente nuevos datos espaciales con la geometría previamente escaneada.

Mejores prácticas para rutas

• Mantenga la muñeca bloqueada y mueva todo el cuerpo para mantener una distancia constante.

• Nunca apunte el escáner hacia un espacio vacío; Mantenga siempre el panel en el centro del campo de visión.

• Camine completamente por el perímetro del panel antes de abordar la amplia sección central.

Evaluación de hardware: escáner láser 3D con fotogrametría incorporada independiente

Dimensiones de evaluación (de características a resultados)

El seguimiento de la geometría pura tiene dificultades en paneles masivos y completamente planos. Piense en el techo de una furgoneta comercial o en la amplia caja de un camión. El software ve un plano continuo. No puede determinar si se ha movido una pulgada o un pie. Esto provoca una grave desviación de la alineación. Los datos comienzan a deformarse o apilarse incorrectamente. Debe evaluar el hardware en función de su capacidad para manejar estas macrosuperficies específicas, no solo piezas pequeñas y complejas.

La ventaja de la fotogrametría

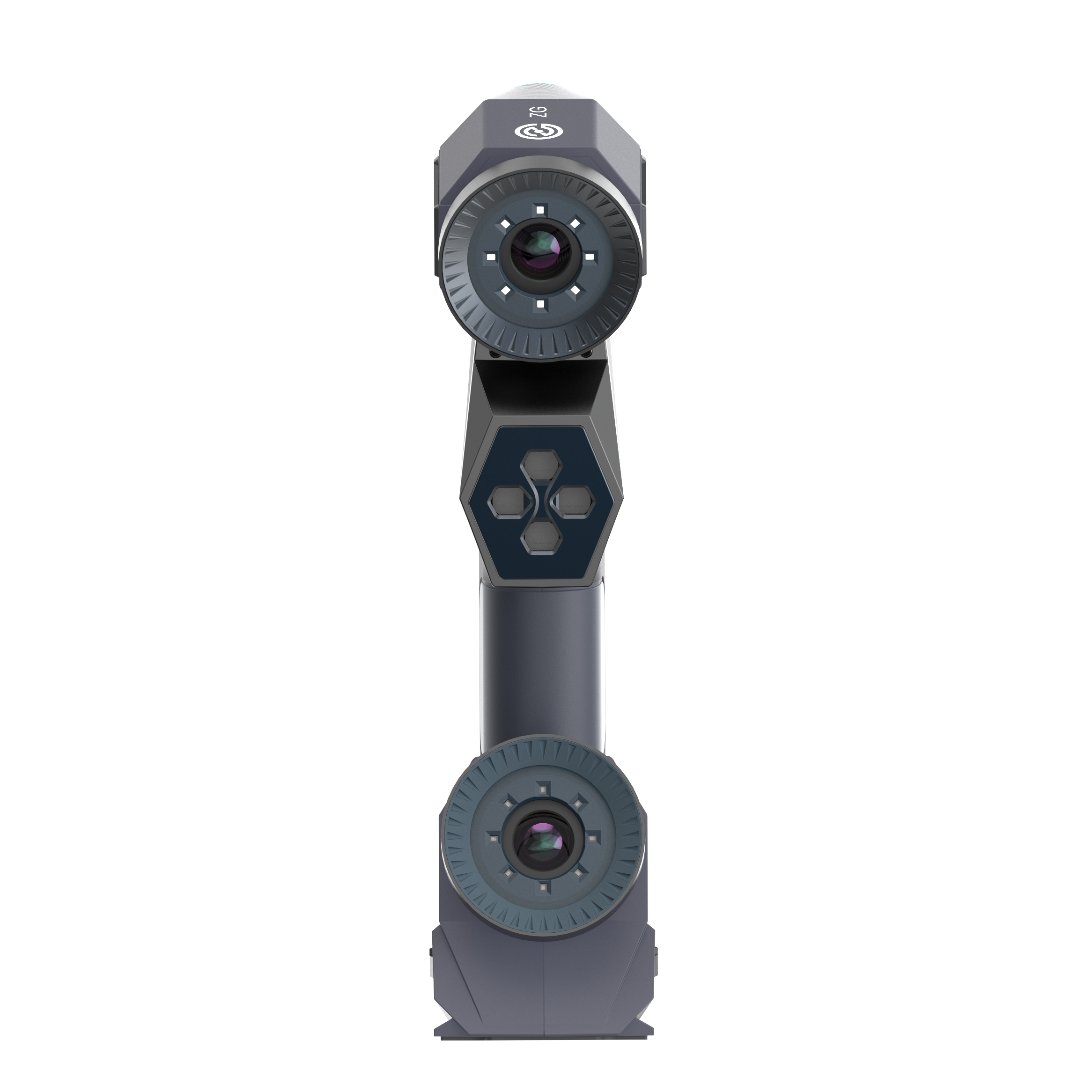

Un escáner láser 3D de gran capacidad con fotogrametría incorporada independiente cambia la ecuación por completo. Utiliza cámaras integradas de alta resolución para capturar primero un esqueleto volumétrico del objeto. Esto sucede incluso antes de que comience el escaneo láser detallado. El sistema de fotogrametría garantiza la precisión global en todo el vehículo. Crea un cuadro delimitador 3D invisible y muy rígido. Ya no necesita plataformas de seguimiento externas ni barras de referencia desordenadas que abarquen el espacio de trabajo.

Escalabilidad

Su proceso podría escalar desde escanear guardabarros individuales hasta capturar chasis completos de vehículos. Si es así, la fotogrametría incorporada no es en absoluto negociable. El seguimiento estándar acumula errores microscópicos en largas distancias. La fotogrametría incorporada evita esta desviación acumulativa de la alineación en distancias superiores a 1,5 metros. Asegúrese de que el parachoques delantero se alinee perfectamente con el parachoques trasero.

Comparación de tecnologías de seguimiento para paneles automotrices

Lógica de preselección

Al evaluar proveedores de hardware, exija una demostración en vivo específica. No acepte una demostración sobre un bloque de motor complejo o un engranaje muy contorneado. Son fáciles de rastrear. Exija un escaneo en vivo en un capó liso y curvo. Esto verifica la verdadera capacidad del software para realizar un seguimiento sin marcadores. Observe atentamente la pantalla para ver si la malla se rompe o se distorsiona durante movimientos de barrido prolongados.

Mitigar los riesgos de alineación y pérdida de seguimiento

Protocolos de recuperación de software

Debe definir qué sucede cuando el seguimiento se pierde a mitad del escaneo. Incluso los operadores experimentados pierden ocasionalmente el panel. El software de escaneo premium permite al usuario regresar a un punto de anclaje previamente escaneado. Simplemente apunte el escáner a un pliegue o borde conocido. El software reconoce la geometría al instante. Reanuda el escaneo sin problemas en lugar de obligarlo a reiniciar todo el panel. Familiarícese con estos sonidos de recuperación y señales visuales en su interfaz específica.

Gestión de la acumulación de datos (sobreexploración)

Permanecer demasiado tiempo en un área sin rasgos distintivos causa problemas. Los operadores a menudo se ciernen sobre un lugar liso intentando recuperar el seguimiento perdido. Esto da como resultado datos ruidosos. Crea mallas en capas redundantes que se asemejan a patatas fritas apiladas. Debes mantener un movimiento suave y continuo a través de la superficie. Si pierde el seguimiento, retire inmediatamente el escáner. Trasládese a un punto de anclaje y reanude sin problemas. Nunca frote el escáner de un lado a otro de manera agresiva sobre un solo punto plano.

Errores comunes que se deben evitar

• Moverse demasiado rápido: superar la velocidad de fotogramas de la cámara provoca caídas instantáneas en el seguimiento.

• Ignorar los colores de advertencia: la mayoría del software muestra un mapa de calor rojo o amarillo cuando la distancia es incorrecta. Respete la distancia focal óptima.

• Escaneo bajo el sol directo: los sistemas infrarrojos y láser fallan al competir con la radiación solar.

Acciones del siguiente paso

Audite su flujo de trabajo operativo actual hoy. Calcule las horas de trabajo mensuales exactas que su equipo dedica a la aplicación y eliminación de marcadores. Multiplique esto por la tarifa por hora de su tienda. Puede justificar fácilmente la actualización a sistemas láser avanzados sin marcadores utilizando estos ahorros en mano de obra. Redefina sus procedimientos operativos estándar para incluir evaluaciones topográficas antes de cada nuevo proyecto. Capacite a su personal específicamente en la metodología "Anclar y barrer".

Conclusión

Planificar una ruta de escaneo sin marcadores requiere cambiar su mentalidad operativa. Debes dejar de depender de objetivos físicos. En cambio, adopta movimientos deliberados y centrados en la geometría. Al anclar primero su escaneo en las líneas de caracteres, construye una base estable. El barrido sistemático a través de extensiones planas garantiza la captura continua de datos sin perder la conciencia espacial. Los operadores logran gemelos digitales de alta fidelidad de manera consistente utilizando este método. Para los equipos empresariales que se ocupan de la ingeniería inversa automotriz a gran escala, el seguimiento estándar rara vez es suficiente. Invertir en equipos sofisticados con fotogrametría integrada sigue siendo la estrategia más fiable. Elimina permanentemente los marcadores y al mismo tiempo conserva con confianza una estricta precisión volumétrica en todo el vehículo.

Preguntas frecuentes

P: ¿El escaneo sin marcadores reduce la precisión volumétrica general?

R: Puede reducir la precisión si el panel carece de características geométricas y se basa únicamente en el seguimiento de algoritmos básicos. Se produce una deriva severa en superficies largas y planas. Sin embargo, la utilización de sistemas avanzados con fotogrametría incorporada normalmente mantiene una precisión estricta. Estos sistemas híbridos funcionan a la par de las configuraciones tradicionales basadas en marcadores, incluso en paneles masivos.

P: ¿Puede un escáner láser sin marcadores manejar pintura automotriz negra brillante?

R: Los sistemas modernos de láser azul manejan superficies oscuras y reflectantes significativamente mejor que los escáneres de luz estructurada más antiguos. Eliminan fácilmente los reflejos menores. Sin embargo, las capas transparentes muy pulidas o los acabados espejados aún pueden requerir una pulverización de escaneo mínima. El éxito depende en gran medida de las capacidades de rango dinámico de su hardware específico.

P: ¿Cuál es el tamaño máximo de panel que puedo escanear sin marcadores?

R: Con el seguimiento de geometría estándar, la desviación de la alineación a menudo comienza después de 1 a 1,5 metros en superficies planas sin rasgos distintivos. El software simplemente pierde su lugar. Por el contrario, el uso de hardware con fotogrametría integrada modifica este límite. Puede capturar vehículos completos o camiones comerciales sin marcadores sin acumular errores acumulativos críticos.
