Los ingenieros y los equipos de control de calidad a menudo se detienen a la hora de hacer coincidir las especificaciones de escaneo 3D con las realidades reales del taller. Es posible que encuentre un dispositivo que se vea perfecto en una hoja de datos, solo para darse cuenta de que falla estrepitosamente durante la producción activa. Los fabricantes suelen alardear de una precisión a nivel de micras en entornos estrictamente controlados. Sin embargo, el verdadero cuello de botella en la ingeniería inversa y la metrología implica la integración del flujo de trabajo, las limitaciones de movilidad y el tiempo excesivo de configuración. Cuando los equipos rígidos dictan cómo trabajar, la productividad cae y los errores de inspección se multiplican.

En esta guía, lo guiaremos a través de las tecnologías de escaneo fundamentales que dan forma al panorama de fabricación actual. Pasaremos de la óptica básica a la evaluación de factores de forma de implementación modernos. Comparará configuraciones cableadas versus inalámbricas, junto con arquitecturas con seguimiento versus sin seguimiento. En última instancia, aprenderá cómo alinear las capacidades de hardware directamente con su espacio de trabajo físico para garantizar el éxito operativo a largo plazo.

Conclusiones clave

• Las tres tecnologías fundamentales de escaneo 3D son la triangulación láser, la luz estructurada y el tiempo de vuelo, cada una de las cuales cumple distintos requisitos de escala y precisión.

• Los factores de forma del hardware dictan la eficiencia del flujo de trabajo; evaluar los métodos de implementación (fijos versus portátiles) es tan crítico como evaluar la resolución.

• Las limitaciones de la línea de visión en las configuraciones tradicionales están impulsando la adopción del escáner sin seguimiento.

• La integración de un módulo de escaneo inalámbrico en dispositivos portátiles elimina los riesgos de gestión de cables en el taller sin sacrificar la fidelidad de la transmisión de datos.

• La adquisición final debe basarse en una matriz de características-resultados, teniendo en cuenta el cumplimiento de TI, el tiempo de inactividad de la calibración y la versatilidad ambiental.

Encuadre de problemas empresariales: por qué la elección de tecnología dicta los resultados del flujo de trabajo

Muchos equipos de adquisiciones evalúan equipos de metrología 3D utilizando fichas técnicas aisladas. Se centran en gran medida en la máxima resolución teórica o la precisión de un solo punto. Si bien estas métricas tienen valor, rara vez reflejan el éxito en el mundo real en una planta de fabricación ocupada. Debe cambiar su enfoque hacia métricas operativas para medir la verdadera viabilidad del equipo.

Definir criterios de éxito requiere observar variables prácticas. ¿Cuánto dura su tiempo de obtención de datos? ¿Pueden los operadores escanear fácilmente componentes dentro de espacios confinados como el chasis de un automóvil? Debe medir con precisión los tiempos de instalación y desmontaje. Un dispositivo que ofrece una precisión extrema es inútil si los operadores pasan dos horas configurando trípodes y calibrando sensores para un escaneo de diez minutos.

Los sistemas o dispositivos conectados que requieren configuraciones complejas de ubicación de objetivos introducen graves cuellos de botella en el flujo de trabajo. Infla los costos de mano de obra durante las inspecciones de calidad repetitivas cuando los ingenieros manejan cables enredados repetidamente. Los flujos de trabajo de escaneo a impresión también se ven muy afectados. Si un técnico debe aplicar cientos de objetivos adhesivos reflectantes a una pieza de fundición grande, pierde horas valiosas. Las arquitecturas rígidas te obligan a adaptar tus instalaciones a la herramienta. La fabricación ágil moderna requiere herramientas que se adapten a sus instalaciones existentes.

Error común: elegir hardware basándose estrictamente en la máxima precisión de la hoja de datos y al mismo tiempo ignorar la logística de configuración. Pruebe siempre el equipo en el entorno real donde funcionará.

Los tres tipos principales de tecnología de escaneo 3D

Comprender la física subyacente del escaneo 3D le ayudará a filtrar el ruido del marketing. Tres tecnologías principales dominan el panorama industrial. Cada uno cumple con requisitos específicos de escala, velocidad y precisión.

1. Escáneres de triangulación láser

La triangulación láser se basa en un principio geométrico simple pero muy eficaz. El escáner proyecta un punto o línea láser sobre un objeto. Un sensor de cámara, situado a una distancia conocida del emisor láser, mide el ángulo de reflexión. A medida que el láser se mueve sobre la geometría del objeto, el sistema calcula las coordenadas espaciales exactas utilizando funciones trigonométricas.

Deberías evaluar esta tecnología por su inmensa versatilidad. Los escáneres láser funcionan excepcionalmente bien en superficies altamente reflectantes, oscuras o mecanizadas. Los métodos ópticos tradicionales a menudo fallan en estos materiales desafiantes. Los sistemas láser ofrecen una precisión increíblemente alta para piezas mecánicas de ingeniería inversa. Históricamente, este método requería puntos de destino extensos colocados a lo largo de la pieza para mantener la orientación espacial. Sin embargo, los modelos avanzados ahora integran un seguimiento inteligente para reducir la dependencia del objetivo.

2. Escáneres de luz estructurada (luz blanca/azul)

Los escáneres de luz estructurada proyectan un patrón de luz específico, generalmente una cuadrícula o una serie de franjas, sobre el sujeto. Cuando este patrón choca contra una superficie tridimensional, la rejilla se deforma. Los sensores dentro del escáner calculan la distancia y la geometría del objeto basándose estrictamente en cómo se distorsionan estas líneas.

Estos escáneres son ideales para capturar rápidamente geometría de alta resolución y formas orgánicas. Debido a que capturan campos de visión completos simultáneamente, son excelentes para escanear rostros humanos, artefactos patrimoniales o plásticos complejos moldeados por inyección. Sin embargo, los sistemas de iluminación estructurados son notoriamente sensibles a las condiciones de iluminación ambiental. La luz solar directa o los LED intensos del taller pueden borrar el patrón proyectado y provocar la pérdida de datos.

3. Escáneres de tiempo de vuelo (ToF)/LiDAR

La tecnología Time-of-Flight mide el tiempo exacto que tarda un pulso de luz en rebotar desde una superficie. Al conocer la velocidad de la luz, el escáner calcula la distancia con notable fiabilidad. Los sistemas LiDAR (detección y alcance de luz) utilizan este mecanismo exacto a través de distancias enormes.

Evaluará ToF principalmente para entornos de macroescala. Esta tecnología mapea instalaciones de fabricación completas, captura grandes componentes aeroespaciales o examina estructuras arquitectónicas. Si bien ToF sobresale a escala, ofrece una precisión de micronivel más baja en comparación con la triangulación láser o la luz estructurada. No usaría ToF para inspeccionar un microengranaje de alta tolerancia, pero sí lo usaría para planificar el diseño del piso de una fábrica.

Guía de referencia rápida de tecnología 3D

Arquitecturas de implementación: seguimiento óptico versus sistemas sin rastreadores

Una vez que seleccione el mecanismo de luz o láser apropiado, debe determinar cómo se posiciona el escáner en el espacio 3D. La arquitectura de implementación que elija afecta el tiempo de configuración tanto como los sensores ópticos.

El escáner de seguimiento óptico

Un escáner de seguimiento óptico se basa en un sistema de cámara externo independiente para controlar la posición de la unidad portátil. Instala un rastreador de cámara estéreo en un trípode rígido frente a su área de trabajo. El escáner de mano cuenta con marcadores de referencia rígidos. El rastreador observa estos marcadores y calcula continuamente la ubicación precisa del escáner.

Esta arquitectura prácticamente elimina la necesidad de colocar objetivos adhesivos directamente sobre la pieza. Ahorrará mucho tiempo de preparación en componentes grandes. Sin embargo, esta configuración introduce severas restricciones en la línea de visión. La visión del escáner hacia el rastreador debe permanecer completamente libre de obstáculos. Si el brazo de un operador, un pilar de una fábrica o una pieza de geometría compleja bloquean la visión de la cámara, la captura de datos falla instantáneamente. Los operadores deben ajustar constantemente el trípode o mover la pieza, reintroduciendo los cuellos de botella en el flujo de trabajo que originalmente buscaba evitar.

El escáner sin rastreadores

Los fabricantes desarrollaron el escáner Tracker-Free para eliminar por completo la dependencia de la línea de visión. Estos sistemas dinámicos utilizan algoritmos internos avanzados para autoposicionarse en tiempo real. A menudo combinan localización y mapeo simultáneos (SLAM), integración de fotogrametría interna y seguimiento de geometría inteligente.

El impacto empresarial aquí es profundo. Un sistema sin rastreadores reduce drásticamente el tiempo de configuración. No necesita calibrar una cámara externa ni preocuparse por la ubicación del trípode. Los operadores pueden escanear sin problemas el interior de cavidades profundas, debajo del chasis del vehículo o detrás de grandes obstrucciones. Al eliminar el rastreador externo, se reduce significativamente la huella operativa requerida. Esta flexibilidad resulta invaluable en pasillos de fabricación abarrotados donde el espacio sigue siendo un bien de primera calidad.

Mejores prácticas: al auditar su taller, realice un seguimiento del número de puntos ciegos a los que se enfrentan sus rutinas de inspección actuales. Si los operadores inspeccionan con frecuencia las cabinas internas de los vehículos o conjuntos de tuberías complejos, priorizar la arquitectura sin rastreadores generará un retorno de la inversión inmediato.

El cambio empresarial hacia el escáner portátil inalámbrico

La movilidad actúa como la última frontera en metrología industrial 3D. Incluso un sistema sin rastreador se queda corto si cables de datos gruesos lo anclan a una estación de trabajo de procesamiento pesado.

Superar las limitaciones del taller

Los cables atados introducen peligros ambientales persistentes en las plantas de producción concurridas. Los cables de datos gruesos crean riesgos activos de tropiezo para el personal. Restringen severamente el movimiento del operador alrededor de vehículos grandes o maquinaria pesada. Al escanear una pieza de fundición grande, los técnicos deben detenerse con frecuencia para pasar por encima de los cables o acercar el carrito de la PC. Cada vez que un cable se engancha en un borde metálico afilado, corre el riesgo de sufrir costosos daños en el hardware y de detener inmediatamente el flujo de trabajo. El alcance limitado del PC de procesamiento socava fundamentalmente la agilidad prometida por la tecnología de escaneo moderna.

El papel del módulo de escaneo inalámbrico

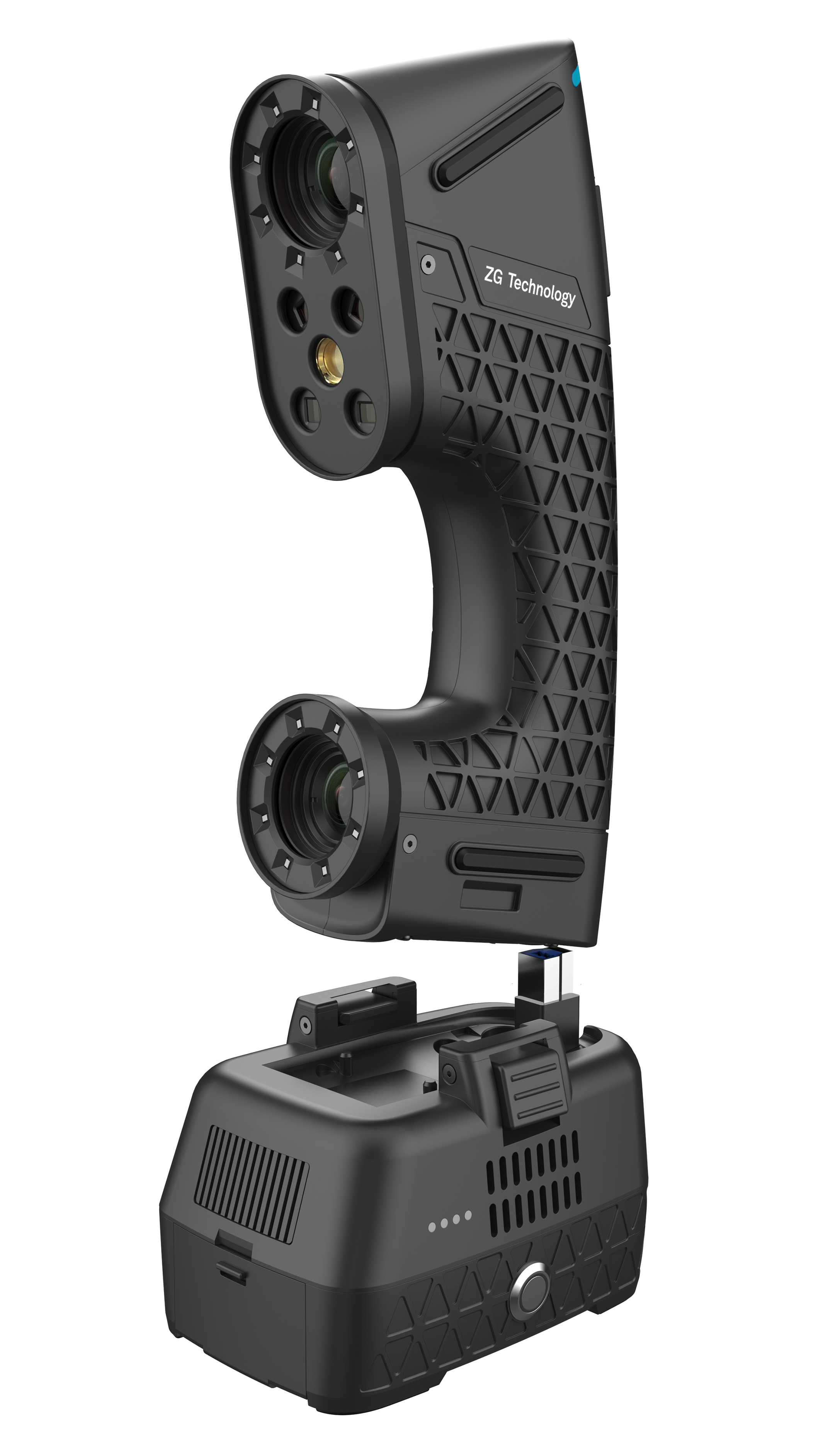

Los desarrolladores de hardware resuelven estos problemas de movilidad integrando un módulo de escaneo inalámbrico dedicado directamente en el cuerpo del escáner. Este módulo actúa como un puente inteligente. A menudo descarga el procesamiento inicial de la nube de puntos en chips informáticos de borde integrados. Luego utiliza Wi-Fi 6 de alto ancho de banda o frecuencias de RF patentadas para transmitir datos 3D densos a la estación de trabajo con una latencia cercana a cero.

Históricamente, los profesionales de la metrología afrontaban la tecnología inalámbrica con gran escepticismo. Las primeras iteraciones sufrieron pérdida de paquetes, retrasos y nubes de puntos comprometidas. Los módulos industriales modernos superan esto mediante rigurosas técnicas de preservación de datos. Utilizan sofisticados algoritmos de compresión sin pérdidas. Además, cuentan con almacenamiento en búfer de datos localizado. Si se produce una microdesconexión debido a una interferencia de radio, el módulo almacena temporalmente la geometría capturada en la memoria interna. Una vez que la conexión se restablece milisegundos después, envía los datos sin problemas. Esto garantiza que nunca experimente corrupción de datos durante una inspección de calidad crítica.

Ergonomía y adopción

La implementación de un escáner portátil inalámbrico transforma la experiencia física de su fuerza laboral. El movimiento sin restricciones se correlaciona directamente con una capacitación más rápida del operador. Los nuevos técnicos aprenden las rutas de escaneo mucho más rápido cuando no tienen que manejar un cordón umbilical enredado. Además, eliminar el arrastre del cable reduce significativamente la fatiga física durante sesiones de escaneo de varias horas. Operadores más felices y menos fatigados producen informes de inspección más consistentes y precisos.

Criterios de evaluación para preseleccionar su escáner 3D

Pasar de la teoría técnica a la contratación real requiere un marco de evaluación estructurado. Debe alinear las capacidades del hardware con los desafíos específicos exclusivos de sus operaciones diarias.

Matriz de características a resultados

No compre hardware basado en especificaciones aisladas. Haga coincidir la tecnología con los resultados deseados utilizando esta matriz:

• Alta precisión + Superficies complejas: opte por el escaneo láser combinado con arquitecturas sin rastreadores. Maneja piezas mecanizadas oscuras y brillantes sin restringir el movimiento.

• Alto detalle + sujetos humanos/orgánicos: opte por sistemas de iluminación estructurada. Captan áreas amplias al instante, lo que los hace perfectos para aplicaciones médicas o modelado orgánico.

• Alta movilidad + espacios confinados: opte por una configuración inalámbrica. La eliminación de cables y rastreadores externos garantiza que los operadores puedan maniobrar en espacios reducidos de forma segura.

Escalabilidad y ecosistema de software

El hardware es sólo la mitad de la ecuación. Debe evaluar cómo el software propietario del escáner maneja la generación de malla sin procesar. Evaluar sus capacidades exportadoras. ¿Se integra fácilmente con plataformas de inspección o CAD estándar como SolidWorks, PolyWorks o Geomagic? La mala integración del software crea enormes cuellos de botella, lo que obliga a los ingenieros a pasar horas limpiando manualmente las nubes de puntos antes de que pueda comenzar la inspección.

Cumplimiento de seguridad y TI

La tecnología inalámbrica introduce consideraciones de seguridad de la red. Si escanea geometrías aeroespaciales patentadas o diseños de prototipos confidenciales, la interceptación de datos representa un riesgo grave. Evalúe los protocolos de cifrado integrados en los módulos inalámbricos. Asegúrese de que el sistema utilice estándares avanzados (como AES-256) para que los datos de geometría permanezcan completamente invulnerables durante la transmisión inalámbrica. Asóciese estrechamente con su departamento de TI durante la fase de preselección para verificar el cumplimiento.

Riesgos de implementación

Finalmente, tenga en cuenta los riesgos operativos ocultos. Mire de cerca los requisitos de frecuencia de calibración. ¿Necesita el dispositivo una recalibración prolongada cada vez que fluctúa la temperatura del taller? Evaluar la gestión del ciclo de vida de la batería para unidades inalámbricas. Una herramienta inalámbrica se convierte en un problema si la batería se agota a mitad de un escaneo grande. Busque sistemas con baterías intercambiables en caliente. Además, tenga en cuenta las limitaciones ambientales, asegurándose de que el escáner maneje temperaturas extremas del taller o ambientes con mucho polvo de manera efectiva.

Conclusión

Seleccionar la herramienta de medición 3D adecuada va mucho más allá de leer las especificaciones de resolución en una hoja de datos. Conocer los tres tipos técnicos (láser, luz estructurada y tiempo de vuelo) es sólo el primer paso. El segundo paso requiere hacer coincidir el factor de forma de implementación con las limitaciones físicas de sus instalaciones. La elección de arquitecturas sin rastreadores y módulos inalámbricos elimina activamente la fricción de su flujo de trabajo diario.

Para avanzar con confianza, exija más que una demostración estéril en la sala de juntas. Inicie una prueba de concepto en su taller real. Solicite una demostración in situ que pruebe específicamente el escáner en las piezas más difíciles de alcanzar de su empresa. Obligue al proveedor a demostrar la estabilidad de sus datos inalámbricos en medio de su maquinaria activa. Al evaluar la ergonomía y los tiempos de configuración del mundo real, asegurará una inversión que realmente acelerará sus capacidades de fabricación.

Preguntas frecuentes

P: ¿Un módulo de escaneo inalámbrico compromete la precisión del escaneo en comparación con las conexiones por cable?

R: No. La precisión del escaneo depende completamente de la calidad de los sensores ópticos, la calibración interna y los algoritmos, no del método de transmisión de datos. Los módulos inalámbricos modernos utilizan almacenamiento en búfer de datos localizado y compresión sin pérdidas. Si la interferencia provoca una microdesconexión, el escáner almacena los datos internamente y los transmite perfectamente una vez que la conexión se estabiliza, lo que garantiza una degradación cero de la precisión.

P: ¿Cuál es la principal ventaja de un escáner sin rastreadores?

R: La principal ventaja es la eliminación total de las limitaciones de la línea de visión. Debido a que se posiciona automáticamente mediante algoritmos internos y seguimiento de geometría, no necesita una cámara externa mirando el escáner. Esto reduce drásticamente el tiempo de configuración, reduce su huella operativa y le permite escanear profundamente dentro de cavidades complejas.

P: ¿Puede un escáner portátil inalámbrico manejar superficies brillantes o negras?

R: Sí, siempre que la tecnología subyacente utilice triangulación láser en lugar de luz estructurada estándar. El aspecto de la transmisión inalámbrica no tiene ningún impacto en la capacidad de captura de material. Un escáner láser inalámbrico manejará piezas metálicas oscuras, reflectantes y muy mecanizadas con la misma eficacia que un escáner láser conectado.

P: ¿Cuánto dura normalmente la batería de los escáneres inalámbricos industriales?

R: La mayoría de los escáneres inalámbricos industriales ofrecen puntos de referencia realistas de 1 a 3 horas de escaneo continuo por carga de batería. Para respaldar los flujos de trabajo empresariales continuos, los sistemas de primer nivel utilizan diseños de baterías intercambiables en caliente. Esto permite a los operadores cambiar una batería agotada por una completamente cargada sin apagar el dispositivo ni perder datos de escaneo activos.
