¿Una breve introducción a las soluciones de medición 3D y qué puede ofrecer la tecnología ZG?

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2022-01-18      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Las soluciones de medición 3D, incluidos los escáneres 3D, están arrasando en los sectores de fabricación, NDT, control de calidad y educación.Por ejemplo, según Research And Market, en medio de la crisis de la COVID-19, se prevé que el mercado mundial de escáneres 3D, estimado en 4600 millones de USD en el año 2020, alcance un tamaño revisado de 7000 millones de USD en 2027, con un crecimiento de CAGR del 6,3% durante el período de análisis 2020-2027.


Entre todas las soluciones de medición 3D, el escáner 3D es una de las últimas tecnologías.Sin embargo, con un rendimiento inigualable en términos de velocidad de medición, portabilidad, adaptabilidad e integridad de datos, los escáneres 3D son cada vez más conocidos y aceptados.Como proveedor profesional de soluciones de escáner 3D, la gama de productos de ZG Technology incluye escáneres 3D, así como soluciones de fotogrametría y CMM portátiles.En este artículo, lo ayudaremos a comenzar a comprender las soluciones de medición 3D y cómo los productos ZG pueden optimizar el desarrollo de su producto, las inspecciones NDT, los procesos de control de calidad y beneficiar su eficiencia.


Aquí está la lista de contenido:

1. ¿Qué es la medición 3D y dónde se aplica?

2. ¿Qué soluciones de medición 3D puede ofrecer ZG Technology?

\"3. Una palabra final sobre las soluciones de escáner y medición 3D de ZG\"


\"¿Qué es la medición 3D?\"\"y donde esta\"se aplica?


La medición 3D es un proceso de metrología que utiliza diferentes tipos de herramientas de medición para recopilar datos de superficie sobre objetos físicos, como sus formas, texturas, geometrías o colores, para construir datos digitales 3D con nubes de puntos de alta densidad o mallas triangulares.Estos datos 3D pueden procesarse y utilizarse para ingeniería inversa o control de calidad, archivarse para futuras referencias digitales, devolverse al mundo físico mediante una impresora 3D, incluirse en la documentación técnica y mucho más.


Con el desarrollo de la industria manufacturera, para crear productos de alta calidad que cumplan con ciertos estándares y funcionen de manera óptima con el tiempo, los diseñadores, los equipos de desarrollo de productos y los inspectores de control de calidad deben usar soluciones de medición 3D para evaluar correctamente un objeto en 3D.


Al capturar todas las medidas físicas de un objeto en 3D, los fabricantes pueden asegurarse de que las piezas se diseñen correctamente para encajar, optimizar los diseños y las tolerancias, mejorar los procesos de ingeniería y las herramientas, y reducir los costos asociados con los desechos, las retiradas de productos y los tiempos de inactividad de la producción.


Entonces, ¿qué tipos de empresas necesitan aplicar la medición 3D?En pocas palabras: cualquier fabricante que produzca productos puede beneficiarse de las mediciones 3D para sus flujos de trabajo de desarrollo de productos y procesos de control de calidad.La medición 3D se utiliza en muchas industrias diferentes, tales como:


\"-Aeroespacial\"

-Transporte y automoción

-Productos de consumo

-Educación

-Industrias pesadas

-Cuidado de la salud

-Herencia

-Petróleo y gas

-Hidroelectricidad


La medición 3D también juega un papel crucial en la fabricación aditiva, también conocida como impresión 3D.Las soluciones de medición 3D pueden acelerar la creación de prototipos, ya que los usuarios no necesitan crear prototipos físicos desde cero.


\"¿Qué medida 3D\"qué soluciones puede ofrecer ZG Technology?


Las soluciones de medición 3D tradicionales están representadas por herramientas de medición de contacto que recopilan datos 3D de la superficie del objeto a través del contacto físico, como máquinas de medición por coordenadas (CMM), brazos articulados y herramientas básicas como calibradores, calibres, etc. Si bien existen muchas desventajas de estos enfoques.


Las soluciones de medición por contacto recopilan los datos de la superficie del objeto punto por punto, recopilar suficientes puntos para una medición de buena calidad puede llevar mucho tiempo;Al medir objetos blandos o elásticos, como objetos hechos de caucho o plástico, el objeto puede deformarse incluso con poca presión de la herramienta de medición por contacto, lo que conduce a resultados de medición imprecisos;Además, estas soluciones de medición por contacto dependen de las habilidades y la eficiencia de los usuarios, por lo que puede ser difícil capacitar al personal adecuado para sistemas complicados como CMM.


Por el contrario, los escáneres 3D son soluciones de medición sin contacto que pueden capturar la forma, geometrías, texturas y colores de los objetos sin contacto físico, superando todos estos desafíos gracias a su rendimiento inigualable en términos de velocidad de medición y portabilidad, así como exactitud y confiabilidad de los datos.


Estas son algunas de las mejores soluciones de medición y escáner 3D que ofrece ZG Technology:


3D de manoLáserS\"enlatadores\"

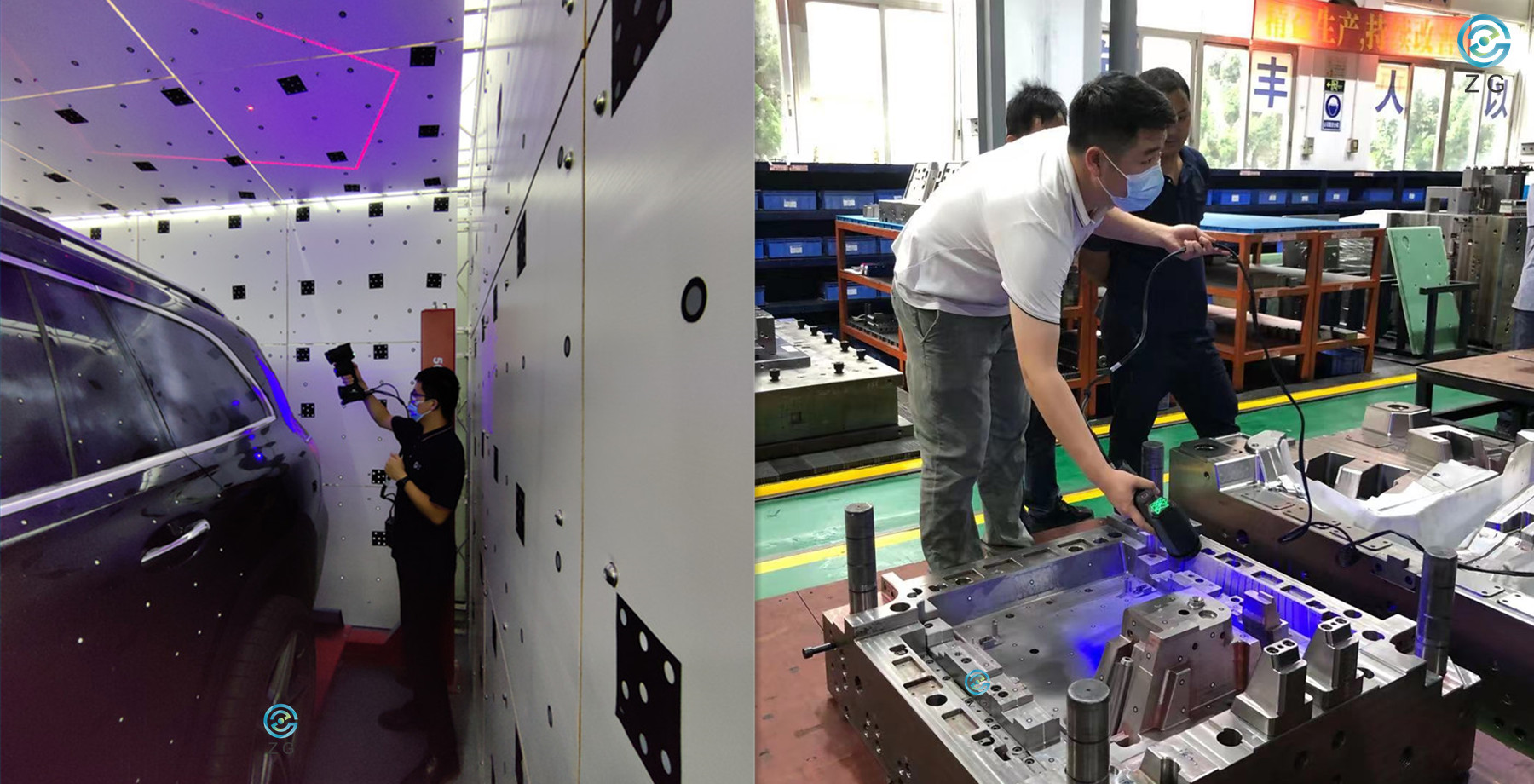

MarvelScan Tracker Free AtlaScan Marcador de agujeros de alta precisión Escáner láser 3D portátil gratuito Captura de flash Escáner láser 3D portátil

Escáner láser 3D portátil MarvelScan Tracker Free Marker Free Escáner láser 3D de mano con captura de flash de orificio de alta precisión AtlaScan

Los escáneres láser 3D portátiles proyectan múltiples líneas láser sobre el objeto que se escanea, las líneas láser se deformarán con la forma del objeto.Al escanear, las cámaras toman la forma específica de la línea láser y calculan la información espacial según el principio de triangulación.La posición del escáner en el espacio se determina en función de la posición relativa de los marcadores de posicionamiento (pequeños adhesivos provistos con el sistema que se pueden colocar directamente en la pieza) en la superficie del objeto. Las series AtlaScan, RigelScan y ZGScan son buenos ejemplos de escáneres láser 3D portátiles. de la tecnología ZG.


Además de los modelos de escáner 3D que aplican el método de posicionamiento de marcadores, ZG Technology desarrolló MarvelScan, el primer escáner láser 3D portátil sin rastreadores ni marcadores del mundo.Gracias a la exclusiva tecnología de posicionamiento monocular Inside-Out, durante todo el procedimiento de escaneo de MarvelScan, el operador no necesita colocar marcadores adhesivos en el objeto, lo que mejora la portabilidad y simplifica drásticamente el procedimiento de calibración.


Láser 3D de seguimiento óptico S\"enlatadores\"

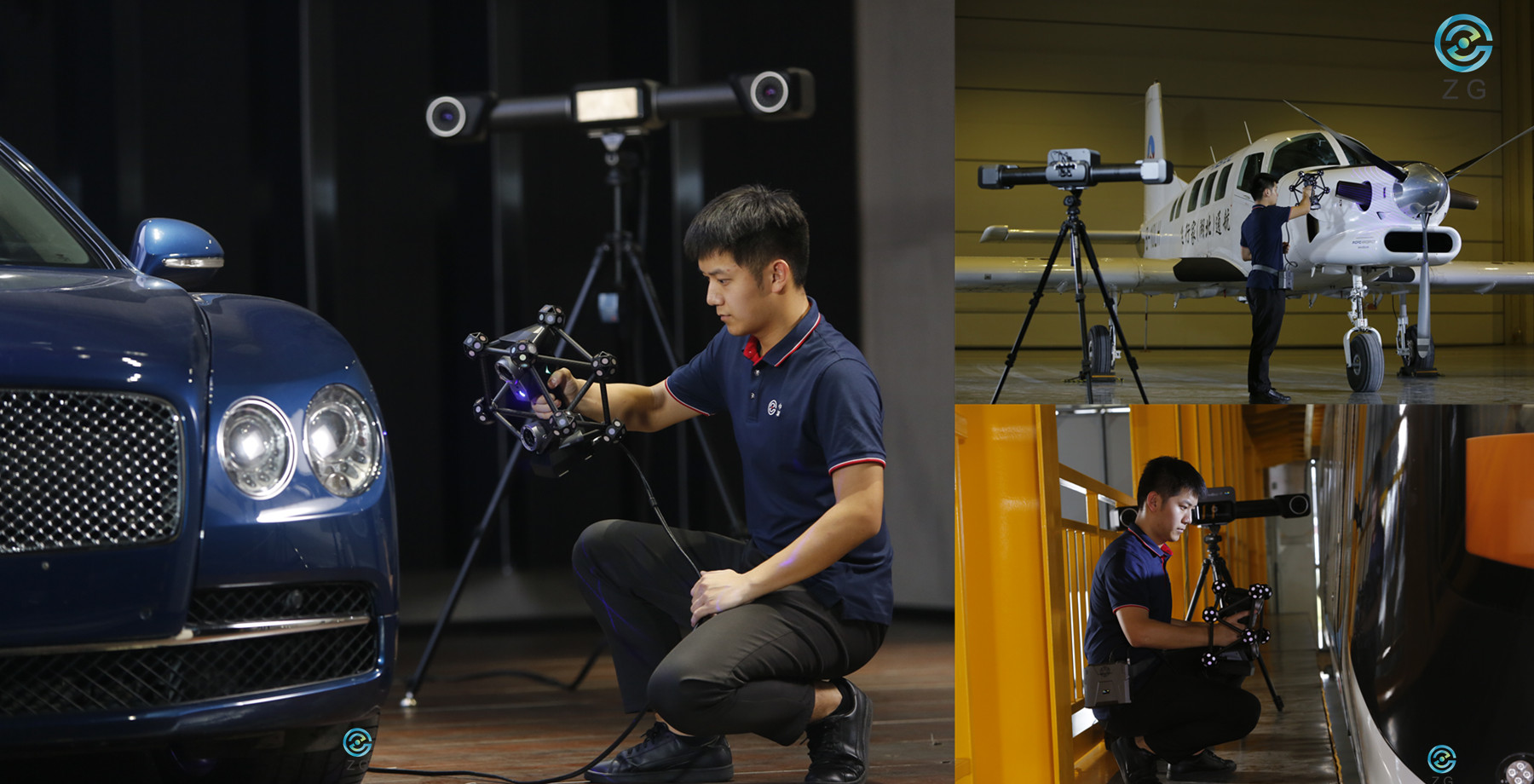

Escáner láser 3D de seguimiento óptico

Escáneres láser 3D de seguimiento óptico inteligente de la serie HyperScan


El hardware del sistema de escáner óptico 3D está compuesto por un rastreador óptico y un escáner láser 3D de mano con un marco marcador de estructura rígida.Durante el proceso de escaneo, el rastreador óptico rastreará los marcadores en el escáner y establecerá la posición del escáner en el espacio.Por lo tanto, no hay necesidad de colocar marcadores de posicionamiento en la pieza de trabajo medida, lo que no solo mejora la conveniencia de operar el escáner de mano, sino que también realiza un escaneo instantáneo en el sitio de escaneo.El escáner 3D de seguimiento óptico inteligente de la serie HyperScan de ZG Technology no tiene altos requisitos para las condiciones de trabajo y la ubicación espacial de la pieza de trabajo, la pieza de trabajo se puede escanear e inspeccionar directamente en la línea de procesamiento.


EstructuradoLuz (Luz Blanca)escáneres 3D

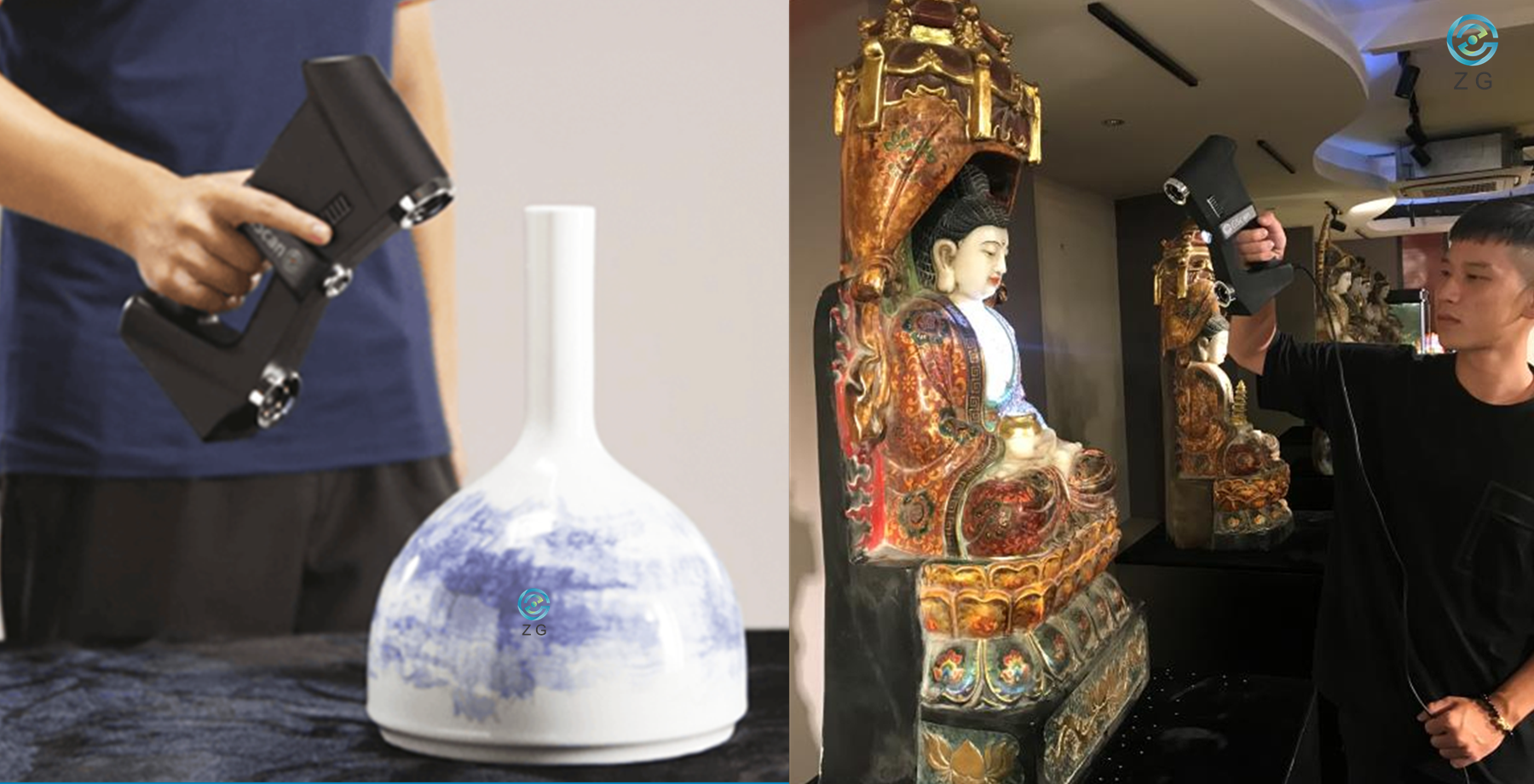

Escáner 3D inteligente a todo color

Escáner 3D inteligente a todo color GScan


Los escáneres de luz estructurada (o luz blanca) proyectan patrones de luz y sombra en el objeto que se escanea.Las cámaras del escáner detectan variaciones en el patrón y se basan en la geometría y la textura (color) del objeto para posicionar los datos.Se deben adquirir varias imágenes desde varias posiciones hasta que se complete la malla.


¿Está interesado en obtener más información sobre los escáneres 3D de luz blanca?Asegúrese de revisar el escáner 3D inteligente a todo color GScan de ZG.


\"Fotogrametría\"

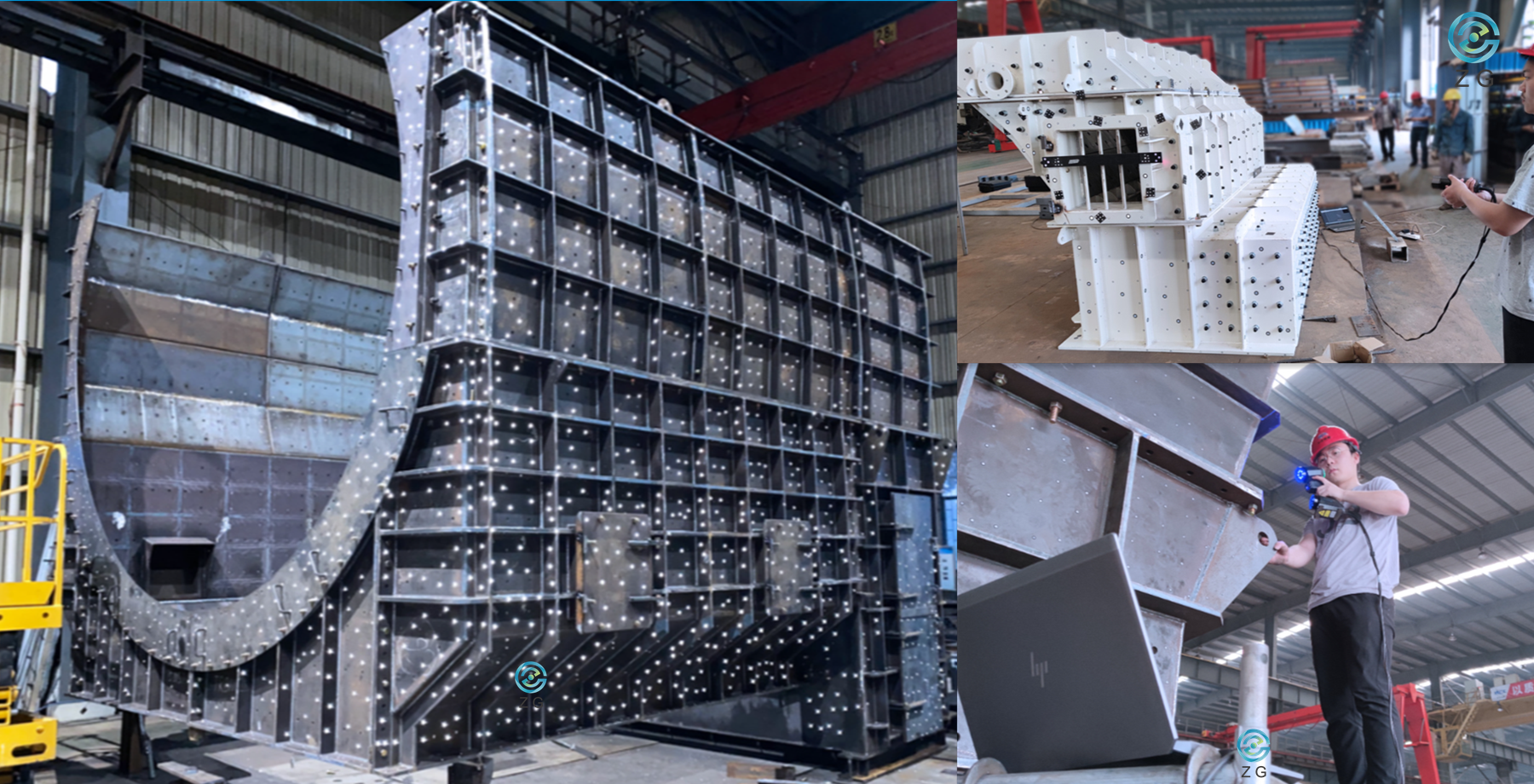

Sistema de fotogrametría

\"Sistema de fotogrametría PhotoShot Lite trabajando con el escáner 3D AtlaScan\"


La tecnología de fotogrametría utiliza marcadores de codificación y une múltiples imágenes de un objeto en diferentes posiciones.El sistema de fotogrametría luego triangula los puntos en las imágenes para determinar su ubicación en un espacio tridimensional.


Para las soluciones de medición 3D de ZG, los sistemas de fotogrametría se utilizan junto con los escáneres 3D para generar datos de escaneo 3D excepcionalmente precisos y repetibles para objetos de gran tamaño muy rápidamente.Asegúrese de no perderse nuestro sistema de fotogrametría de luz azul Photoshot Lite con alta precisión volumétrica para escaneo 3D.


CMM portátil de posicionamiento inverso


CMM portátil de posicionamiento inverso

CMM de posicionamiento inverso MarvelProbe para medición de sondeo


Las soluciones 3D portátiles basadas en contacto, como los brazos articulados, o llamados brazos de medición portátiles, sondean físicamente la superficie de un objeto y generan los datos 3D basados ​​en codificadores.Durante el proceso de sondeo, los brazos articulados deben estar fijos en una superficie, lo que significa que son muy sensibles a las vibraciones y otros factores ambientales que pueden afectar la calidad de los datos.Mientras tanto, también carecen de flexibilidad en cuanto a las ubicaciones en las que se pueden usar y el tamaño de los objetos que pueden medir debido al límite de longitud del brazo.


MarvelProbe, CMM portátil de posicionamiento inverso desarrollado por ZG Technology, integra la funcionalidad de fotogrametría en la medición de contacto de la sonda.Esto no solo mejora la precisión volumétrica de los escáneres de mano en grandes escenarios, sino que también proporciona una nueva medición flexible y portátil para la producción de moldes, el calibre de accesorios y el ajuste de la instalación sin el límite de los brazos físicos.por favor, compruebe\"https:\/\/www.3d-zg.com\/MarvelProbe-Portable-Reverse-positioning-CMM-for-Metrology-grade-Measurement-pd43697683.html\"para obtener más información sobre MarvelProbe.


3. Una palabra final sobre la medición y el escaneo ZG 3Dejemsoluciones


Como puede ver, las soluciones de medición 3D de ZG son un cambio de juego definitivo en la industria de la medición 3D.Los escáneres 3D ZG pueden aumentar la calidad general y la confiabilidad del rendimiento de los productos.También pueden reducir el desarrollo de productos y los tiempos de inspección para que los productos lleguen antes al mercado.Y en la era de la Industria 4.0, las herramientas de medición 3D en sistemas montados en robots son una configuración invaluable que se puede incorporar dentro del camino de un fabricante hacia el control de calidad automatizado.Para obtener más información sobre las soluciones de medición 3D de ZG o las demandas de cooperación, contáctenos libremente.
