El escáner láser 3D Atlascan es el producto revolucionario de ZG con la última evolución.

Además de todas las ventajas de productos similares en el mercado, la característica más destacada es que ZG ha actualizado en gran medida el rendimiento del hardware y el software, lo que hace que Atlascan tenga un gran rango de escaneo y una eficiencia súper rápida, precisión y resolución de material de escaneo, y material amplio. La adaptabilidad que ayuda a los usuarios a completar el trabajo de manera rápida y bueno frente a varios escenarios de aplicaciones complejas.

Características del producto

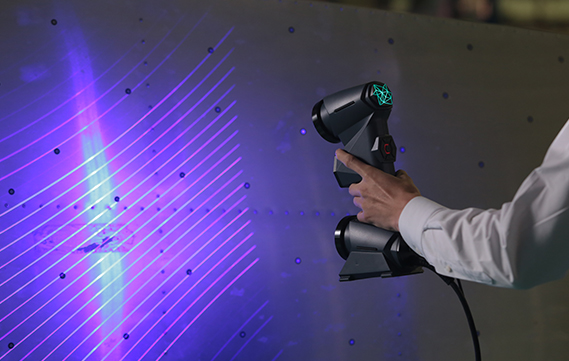

Escáner 3D de alta eficiencia

Super Eficiencia de escaneo

Escaneo acelera hasta 3,000,000 de mediciones/s

Más del 50% de marcadores guardados que el modo de generación anterior

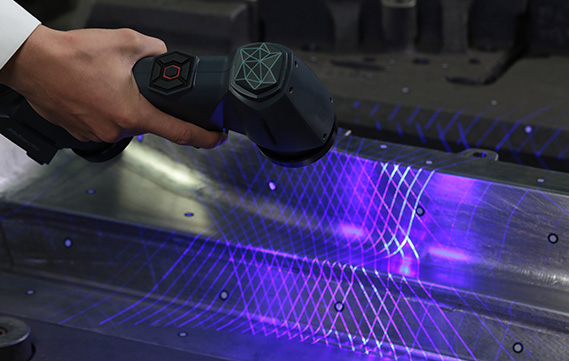

Increíble adaptabilidad

Modos Smart HDR para escanear en blanco y negro al mismo tiempo

Funcionalidad de medición potente

La primera función de captura de flash de agujeros escáner láser 3D en el mundo

Medición de agujeros fáciles con accesorios innovadores en Software ZGSCan

Escáner 3D con detalles de escaneo ultra fino

Detalles ultra finos

Resolución de malla de hasta 0.01 mm

Visualización de optimización de detalle en tiempo real

Especificaciones técnicas
Modelo	Atlascano
Modos de escaneo	Modo estandar	Modo bien
Tasa de medición	3,000,000 de medidas/ segundo	1,680,000 medidas/ segundo
Área de escaneo	hasta 600 x 550 mm
Fuente láser	26 líneas láser azul para escaneo estándar + Extra 1 línea láser azul para áreas difíciles de alcanzar + Extra 14 líneas láser azul para escaneo fino
Clase ligera	Clase 2 (ojo seguro)
Resolución	hasta 0.01 mm
Precisión	hasta 0.02 mm	hasta 0.01 mm
Precisión volumétrica	0.015 mm + 0.03 mm/m	-
Precisión volumétrica + Mapa de fotos	0.015 mm + 0.015 mm/m	-
Precisión de los agujeros	Hasta 0.02 mm
Precisión volumétrica del agujero	0.015 mm+0.03 mm/m
Precisión volumétrica + Mapa de fotos	0.015 mm+0.015 mm/m
Distancia de separación	350 mm	200 mm
Profundidad de campo	450 mm	200 mm
Profundidad de campo @ Rango más alejado	550 mm
Super Reference (opcional)	Apoyo
CMM portátil (opcional)	Apoyo
Estándar de conexión	USB 3.0
Temperatura de trabajo	-20 - 40 ℃
Humedad de trabajo （No condensación）	10% - 90%
Peso	1 KILOGRAMO
Dimensions	310 mm x 147 mm x 80 mm
Formato de exportación	.stl, .ply, .obj, .txt, .xyz, .asc. etc.customizable
Softwares compatibles	Sistemas 3D (soluciones geomágicas), Software InnovMetric (Polyworks), Dassault Systems (Catia V5 y SolidWorks), PTC (Pro/ Ingeniero), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage), Siemens (NX y Solid Edge)) etc.

Atlascano Aplicaciones

1. Control de calidad del molde de fundición

Control de calidad de molde de fundición

Inspección de calidad de las herramientas de moho

2. Ingeniería inversa de la parte automotriz

Ingeniería inversa del chasis automotriz

Ingeniería inversa de piezas automotrices

3. Visualización 3D de la escultura

Escultura 3D Display

Reliquias cultruales visualización 3D

Nuestras ventajas

La innovación nunca cesa

Calidad estándar ISO

Escáner 3D profesional con alta precisión

Red de ventas global

Escáner 3D con función de captura de flash de agujeros

Soporte de técnica 24/7

Sistema de capacitación profesional

Nuestros servicios

Escáner 3D de grado industrial porfesional con función de captura de flash de agujeros

Especificaciones técnicas
Modelo	Atlascano
Modos de escaneo	Modo estandar	Modo bien
Tasa de medición	3,000,000 de medidas/ segundo	1,680,000 medidas/ segundo
Área de escaneo	hasta 600 x 550 mm
Fuente láser	26 líneas láser azul para escaneo estándar + Extra 1 línea láser azul para áreas difíciles de alcanzar + Extra 14 líneas láser azul para escaneo fino
Clase ligera	Clase 2 (ojo seguro)
Resolución	hasta 0.01 mm
Precisión	hasta 0.02 mm	hasta 0.01 mm
Precisión volumétrica	0.015 mm + 0.03 mm/m	-
Precisión volumétrica + Mapa de fotos	0.015 mm + 0.015 mm/m	-
Precisión de los agujeros	Hasta 0.02 mm
Precisión volumétrica del agujero	0.015 mm+0.03 mm/m
Precisión volumétrica + Mapa de fotos	0.015 mm+0.015 mm/m
Distancia de separación	350 mm	200 mm
Profundidad de campo	450 mm	200 mm
Profundidad de campo @ Rango más alejado	550 mm
Super Reference (opcional)	Apoyo
CMM portátil (opcional)	Apoyo
Estándar de conexión	USB 3.0
Temperatura de trabajo	-20 - 40 ℃
Humedad de trabajo （No condensación）	10% - 90%
Peso	1 KILOGRAMO
Dimensions	310 mm x 147 mm x 80 mm
Formato de exportación	.stl, .ply, .obj, .txt, .xyz, .asc. etc.customizable
Softwares compatibles	Sistemas 3D (soluciones geomágicas), Software InnovMetric (Polyworks), Dassault Systems (Catia V5 y SolidWorks), PTC (Pro/ Ingeniero), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage), Siemens (NX y Solid Edge)) etc.

AEROESPACIAL

Prototipos rápidos
Control de calidad
(Mro) desgaste
Análisis
Aerodinámica
Analisis de ESTRES
Reciclaje de OEM y piezas
Ingeniería inversa

AUTOMOTOR

Ingeniería inversa
Análisis de productos competitivos
Reembolso automotriz
Personalización interior
Modelado y diseño

INDUSTRIA PESADA

Control de calidad
Ingeniería inversa
Análisis de mro y desgaste
Diseño y modificación mecánica/ de herramientas
Reciclaje de OEM y piezas

MOHO

Ensamblaje virtual
Ingeniería inversa
Control de calidad
Análisis de desgaste
Reparaciones y modificaciones personalizadas

Piezas de fundición

Control e inspección de calidad de pieza
Diseño de procesamiento de mecanizado

CULTURAL

Reliquia cultural
Arte
Escultura

CONSUMIBLE

Estilización de productos e inspección de diseño
Ingeniería inversa
Diseño de herramientas
VR y AR

MÉDICO

Diseño y fabricación de ortesis/ prótesis
Monitoreo de heridas
Espécimen bilógico
Identificación médica

1.Q: Esta es la primera vez que compro el escáner láser 3D, ¿es fácil de operar?

A: ¡Sí! Podemos proporcionar el manual o video de operación para guiar.

Si es difícil para usted aprender, también podemos proporcionar capacitación en línea por "Viewer de equipo" o Skype fácilmente.

2.Q: ¿Es usted una empresa comercial o fabricante?
R: Somos fabricantes de escáneres láser 3D de grado metrología preofesional.

3.Q: ¿Puedo visitar su fábrica y dónde está su ubicación?

R: Nuestra fábrica tiene su sede en Wuhan, China.

Durante el período de pandemia Covid-19, le sugerimos que se mantenga a salvo y podemos organizar una reunión en línea con usted para demostrar nuestra empresa y productos.

4.Q: ¿Cuál es tu MOQ?

R: Nuestro MOQ es 1 conjunto.

5.Q: ¿Cuál es su método de embalaje y envío?

R: El paquete de nuestro escáner láser 3D es 1 conjunto/ maleta, incluida la unidad principal del escáner y el conjunto completo de accesorios.

El método de envío es de Air Express.

Detalle de productos

Atlascan Versátil Profesional Industrial Grade Super Eficiencia 3D Scanner

Características del producto

Características del producto
