Los fabricantes pierden innumerables horas aplicando y retirando pegatinas de objetivos en piezas industriales de gran tamaño. Los operadores luchan constantemente con la configuración del rastreador óptico. Luchan diariamente contra las interrupciones de la línea de visión en talleres abarrotados. Necesita escaneo de adquisición instantánea tanto para ingeniería inversa compleja como para control de calidad rápido. Las rígidas limitaciones físicas sabotean activamente su agilidad de producción. Vemos un cambio en toda la industria hacia tecnologías de medición sin marcadores. Resuelven exactamente este cuello de botella en el flujo de trabajo. La evaluación del escáner láser 3D sin marcadores MarvelScan Tracker-Free revela más que una simple actualización de hardware. Los compradores lo utilizan para equilibrar la precisión de grado metrológico con los exigentes plazos operativos. En esta guía, aprenderá cómo el seguimiento de adentro hacia afuera elimina el trabajo de preparación. Desglosaremos los criterios de evaluación clave. Puede ver si los flujos de trabajo sin marcadores se adaptan al entorno específico de su taller. Finalmente, descubrirá las realidades de la implementación práctica de abandonar por completo los marcadores de referencia.

Conclusiones clave

• Eficiencia de preparación cero: elimina la laboriosa aplicación de marcadores de referencia y evita las limitaciones de la línea de visión de los rastreadores ópticos externos.

• Confiabilidad de grado metrológico: mantiene una alta precisión volumétrica a través de fotogrametría avanzada incorporada y sofisticados algoritmos de seguimiento.

• Integración del flujo de trabajo: reduce el tiempo entre la pieza y la malla hasta en un 80 % para geometrías complejas a gran escala (por ejemplo, aeroespacial, automotriz, fundición pesada).

• Verdad de la evaluación: Si bien se comercializa sin marcadores, comprender los requisitos de geometría de la superficie es fundamental para determinar si este sistema se adapta a su caso de uso específico.

El coste empresarial de la configuración tradicional del escaneo 3D

Los escáneres portátiles tradicionalmente exigen una preparación de piezas rigurosa y agotadora. Pasas horas aplicando miles de marcadores adhesivos en geometrías masivas, como alas aeroespaciales o pesados ​​bloques de motores de hierro fundido. Luego, dedicas aún más tiempo a eliminarlos. Esta mano de obra oculta agota en gran medida sus recursos de ingeniería altamente remunerados. Las configuraciones basadas en rastreadores imponen límites físicos rígidos alrededor de la zona de medición. Las roturas de la línea de visión detienen su progreso instantáneamente cuando un operador se interpone entre el equipo de la cámara y la sonda. Además, estos sistemas de seguimiento externos consumen una enorme huella en el taller. Requieren zonas de inspección exclusivas y acordonadas.

Una actualización exitosa reduce drásticamente este tiempo de preparación. Sin embargo, no se puede sacrificar el cumplimiento de la metrología estándar. La producción moderna requiere que los equipos alcancen estándares estrictos como VDI/VDE 2634 Parte 3, que rige los sistemas de medición óptica 3D. Sus criterios de éxito dependen de mantener una precisión de alto nivel y, al mismo tiempo, eliminar con éxito las limitaciones físicas. La transición al escaneo sin marcadores sólo tiene sentido si los datos siguen siendo absolutamente fiables para la inspección posterior.

La eliminación de estas limitaciones desbloquea el escaneo dinámico y versátil. Puede digitalizar fácilmente interiores de vehículos estrechos donde un trípode tradicional no puede ver. Navega por pasillos estrechos a lo largo de líneas de fabricación activas. Ya no tendrá que transportar equipos voluminosos por las instalaciones. El flujo de trabajo tradicional le obliga a realizar varios pasos innecesarios que la tecnología sin marcadores elimina:

1. Limpieza de superficies y desengrase químico agresivo.

2. Aplicación manual de marcadores en geometrías físicas masivas y complejas.

3. Rutinas de escaneo cuidadosas diseñadas para evitar daños en el punto de referencia.

4. Eliminación minuciosa de marcadores post-escaneo mediante raspadores.

5. Limpieza secundaria de superficies para evitar que residuos químicos arruinen procesos posteriores de pintura o recubrimiento.

La actualización a sistemas sofisticados sin marcadores le permite a su equipo evitar estas fases redundantes por completo. Usted toma el escáner, lo apunta a la pieza y adquiere datos procesables al instante.

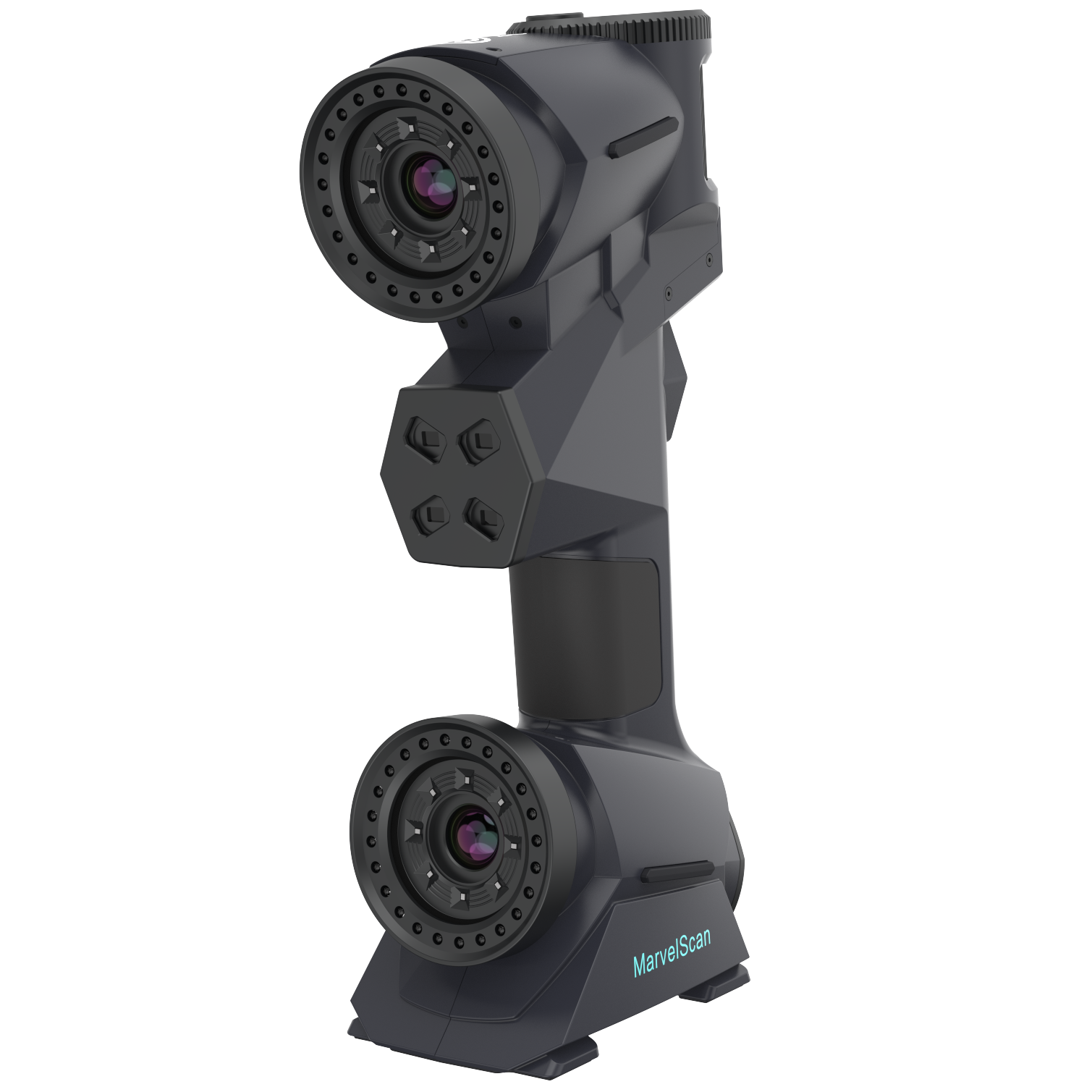

Desembalaje de la tecnología de escáner láser 3D sin marcadores y sin rastreadores MarvelScan

La mayoría de los rastreadores ópticos se basan en una arquitectura de afuera hacia adentro. Las cámaras externas fijas rastrean una sonda de escaneo localizada. El escáner láser 3D sin marcadores MarvelScan Tracker-Free invierte este paradigma por completo. Utiliza una metodología de seguimiento de adentro hacia afuera muy avanzada. Las cámaras internas leen continuamente las características geométricas de la pieza física. Procesan esta geometría única al instante para orientar el dispositivo en el espacio 3D. Esto actúa de manera similar a la tecnología SLAM (localización y mapeo simultáneo), pero optimizada para aplicaciones de metrología submilimétrica.

Múltiples cruces láser azules que se cruzan capturan increíbles detalles de la superficie. La luz azul presenta una longitud de onda mucho más corta que los láseres rojos tradicionales. Maneja fácilmente superficies brillantes, reflectantes o de tono negro. Evita por completo el desordenado spray de escaneo. Estos son los principales beneficios operativos de esta configuración específica de láser azul:

• Resolución de malla superior en bordes afilados y curvas mecánicas complejas.

• Adaptabilidad de alto contraste para acabados metálicos agresivamente oscuros o altamente reflectantes.

• Ambientes de trabajo más limpios sin aerosoles reveladores que contaminen el piso del taller.

• Relación señal-ruido mejorada, lo que da como resultado nubes de puntos sin procesar más limpias.

Los objetos grandes suelen provocar la acumulación de errores a lo largo de la distancia. Escanear el chasis de un automóvil de tres metros a menudo da como resultado una desviación volumétrica. MarvelScan evita esto mediante un sistema de fotogrametría integrado. Bloquea de forma autónoma el posicionamiento espacial global en objetos grandes. Esto asegura el marco de medición. Mantiene tolerancias extremadamente estrictas en piezas de fundición aeroespaciales a gran escala o componentes de maquinaria pesada sin emplear un kit de barra de escala externa.

Las piezas de chapa y mecanizadas contienen coordenadas de agujeros críticas. Captarlos de forma convencional lleva un tiempo inmenso. La tecnología de flash de orificio incorporada captura estas coordenadas al instante. El escáner muestra patrones de luz específicos. Mide múltiples centros de agujeros simultáneamente, lo que acelera drásticamente los flujos de trabajo de inspección de chapa.

Criterios de evaluación: precisión, escalabilidad y la realidad "libre de marcadores"

Las piezas grandes que se extienden más de dos metros requieren controles estrictos de desviación. Debe evaluar cuidadosamente la velocidad de escaneo versus la precisión volumétrica. Las configuraciones de rastreador estándar mantienen una precisión global excepcionalmente buena en volúmenes masivos. La fotogrametría incorporada dentro del escáner rivaliza con esta capacidad. Ofrece una rápida adquisición de datos sin permitir que la desviación volumétrica se salga de control. Al evaluar métricas, solicite siempre datos de desviación para longitudes que excedan su pieza típica más grande.

Debemos generar confianza abordando abiertamente la advertencia de la superficie sin rasgos distintivos. La tecnología sin marcadores tiene límites físicos prácticos. Las superficies grandes, completamente planas o sin rasgos distintivos desafían el algoritmo de seguimiento. Un panel de chapa perfectamente en blanco carece de una geometría clara. El escáner no puede anclar eficazmente su posición espacial en un plano sin rasgos característicos. En estos casos específicos, es posible que aún necesites marcadores escasos. También puedes colocar ayudas geométricas aleatorias, como bloques magnéticos, alrededor de la pieza para mantener el seguimiento. La transparencia aquí garantiza que implemente la herramienta correctamente y establezca expectativas realistas para su equipo de ingeniería.

Los talleres experimentan un estrés ambiental constante. Las prensas de estampado pesadas provocan fuertes vibraciones. La iluminación ambiental cambia a medida que las puertas del mirador se abren durante el día. Las temperaturas fluctúan drásticamente entre los turnos de mañana y tarde. Los sistemas de seguimiento rígidos suelen fallar aquí. Pierden la calibración fácilmente cuando el trípode golpea o la temperatura cambia el equipo. Un escáner de mano independiente se adapta mucho mejor. Se mueve con fluidez con el operador. Obtendrá resultados confiables directamente en la planta de fabricación activa, eliminando la necesidad de transportar piezas pesadas a un laboratorio con clima controlado.

MarvelScan frente a enfoques de metrología alternativos

Los sistemas de seguimiento óptico de marcas heredadas dominan ciertos sectores de la industria pesada. Ofrecen una precisión excepcional. Sin embargo, exigen una huella física enorme. Restringen significativamente la portabilidad. Las restricciones en la línea de visión frustran a los operadores que trabajan dentro de estructuras grandes, como fuselajes de aviones o cascos de barcos. Además, el gasto de capital inicial para estas complejas plataformas sigue siendo extremadamente alto.

Los competidores directos ofrecen promesas similares sin límites. Al evaluar dispositivos portátiles alternativos, enmarque su comparación en torno al ecosistema de software nativo. Verifique la velocidad de escaneo sin procesar, generalmente medida en líneas por segundo o puntos por segundo. Compare las capacidades de resolución de malla definitivas. Finalmente, pruebe rigurosamente los algoritmos de seguimiento patentados. No todos los algoritmos sin marcadores funcionan igual cuando se encuentran con superficies agresivamente brillantes o transiciones suaves.

Proporcione un marco lógico de preselección para sus compradores de ingeniería. Elija sistemas sin rastreadores ni marcadores si la portabilidad impulsa su flujo de trabajo. Destacan cuando la velocidad de instalación dicta el éxito del proyecto. Por el contrario, opte por los rastreadores tradicionales si escanea geometrías muy repetitivas y sin rasgos característicos. Las células robóticas fijas que automatizan la inspección en paneles planos idénticos a menudo se benefician de los paradigmas tradicionales de seguimiento externo.

Podemos resumir estos parámetros de evaluación en un cuadro comparativo simple para aclarar sus decisiones sobre hardware de metrología.

Realidades de implementación, calibración e implementación

La implementación de nuevo hardware de metrología implica realidades específicas y listas para usar. Podrá acceder inmediatamente a los procedimientos estándar de inicio rápido. Las fases iniciales de implementación incluyen la instalación de controladores de alto rendimiento en computadoras portátiles con calidad de estación de trabajo. Realizará rutinas de calibración de referencia utilizando artefactos rastreables y certificados. Estos pasos iniciales garantizan que el sistema cumpla con las especificaciones de fábrica localmente. La aclimatación adecuada a la temperatura es importante. Deje que el escáner se ajuste a la temperatura ambiente del taller antes de ejecutar la calibración de referencia.

Debe evaluar rigurosamente la cartera de software nativo. El hardware del escáner captura nubes de puntos sin procesar. El software genera la malla poligonal procesable. Maneja la extracción de características críticas como planos, cilindros y esferas. Necesita capacidades de exportación fluidas a plataformas de inspección posteriores. La integración de Geomagic Control X, PolyWorks Inspector y SolidWorks sigue siendo no negociable para los equipos de ingeniería serios. El paquete de software nativo agiliza esta transición y ofrece herramientas de reducción inteligentes para mantener el tamaño de los archivos manejables sin perder la fidelidad de los bordes.

La adopción por parte de los operadores revela la verdadera carga de capacitación. La falta de ubicación de los marcadores cambia por completo tu enfoque de entrenamiento. Ya no tendrás que enseñar tediosos trabajos de preparación ni lógica de espaciado de pegatinas. Capacita a los operadores sobre técnicas óptimas de escaneo. Aprenden cómo inclinar el escáner para capturar la máxima característica. Se centran en leer la representación en tiempo real en la pantalla del portátil. Dedican más tiempo a dominar el procesamiento de software y la generación de informes de inspección. Este cambio de paradigma eleva a su equipo. Se transforman de trabajadores de preparación manual a técnicos de metrología altamente calificados.

Conclusión

Esta tecnología de escaneo proporciona una solución muy eficaz para los equipos de producción que se ven obstaculizados por un inmenso tiempo de preparación. Las piezas complejas y ricas en funciones ya no requieren horas de aplicación manual de adhesivos. Evita por completo las limitaciones físicas de los equipos de seguimiento externos. Su equipo de control de calidad obtiene una movilidad sin precedentes en toda la planta de fabricación, detectando defectos al instante.

Los próximos pasos orientados a la acción son los más importantes. No compre hardware de metrología basándose únicamente en las hojas de especificaciones. Recomendamos encarecidamente a los responsables de la toma de decisiones que soliciten una demostración en vivo personalizada. Utilice sus propias piezas de referencia patentadas. Solicite específicamente al proveedor que escanee un componente desafiante, altamente reflectante o masivo que se encuentre en sus instalaciones. Verifique usted mismo los reclamos de seguimiento sin marcadores. Asegúrese de que los datos de malla resultantes se integren directamente en su ecosistema de software de inspección existente.

Preguntas frecuentes

P: ¿MarvelScan no requiere absolutamente ningún marcador para cada tipo de pieza?

R: Si bien escanea las geometrías más complejas sin marcadores, las superficies grandes, completamente lisas y sin rasgos distintivos desafían el algoritmo de seguimiento. Los paneles masivos de chapa plana o las esferas perfectas aún pueden requerir puntos de referencia mínimos o ayudas geométricas colocadas cerca para mantener un seguimiento continuo.

P: ¿Cómo maneja superficies altamente reflectantes o puramente negras?

R: Los maneja excepcionalmente bien. Las múltiples cruces láser azules que se cruzan gestionan superficies de alto contraste, oscuras y altamente reflectantes mucho mejor que los escáneres de luz roja o de luz estructurada más antiguos. Por lo general, esto elimina por completo la necesidad de usar un engorroso rociador revelador.

P: ¿Se mantiene la precisión volumétrica en componentes grandes?

R: Sí. El sistema mantiene una alta precisión sobre chasis de vehículos o piezas fundidas de gran tamaño. Utiliza un módulo de fotogrametría incorporado e independiente. Este módulo bloquea las coordenadas espaciales globales de forma autónoma, lo que minimiza eficazmente la deriva volumétrica en mediciones físicas a gran escala.

P: ¿Cuáles son los requisitos de hardware de la PC para el escaneo sin marcadores en tiempo real?

R: El seguimiento algorítmico en tiempo real requiere una potencia de procesamiento sólida. Debe utilizar computadoras portátiles de estación de trabajo equipadas con GPU dedicadas de alta gama y RAM sustancial. Estas especificaciones manejan el rendimiento masivo de datos y la representación de malla en tiempo real sin problemas y sin retrasos.
